ジャエラサーボとは

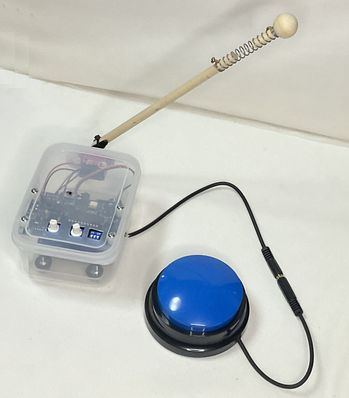

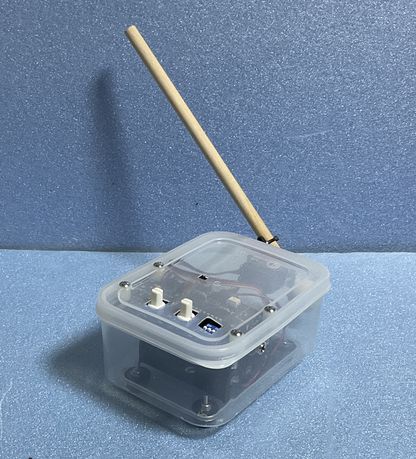

 ケース入りジャエラサーボ |

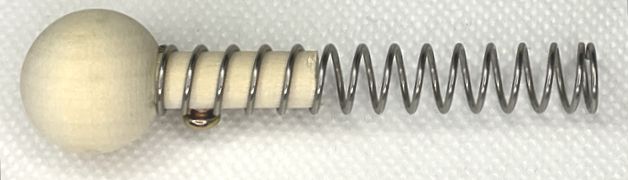

 ＋ＶＯＣＡ＋スプリングマレット |

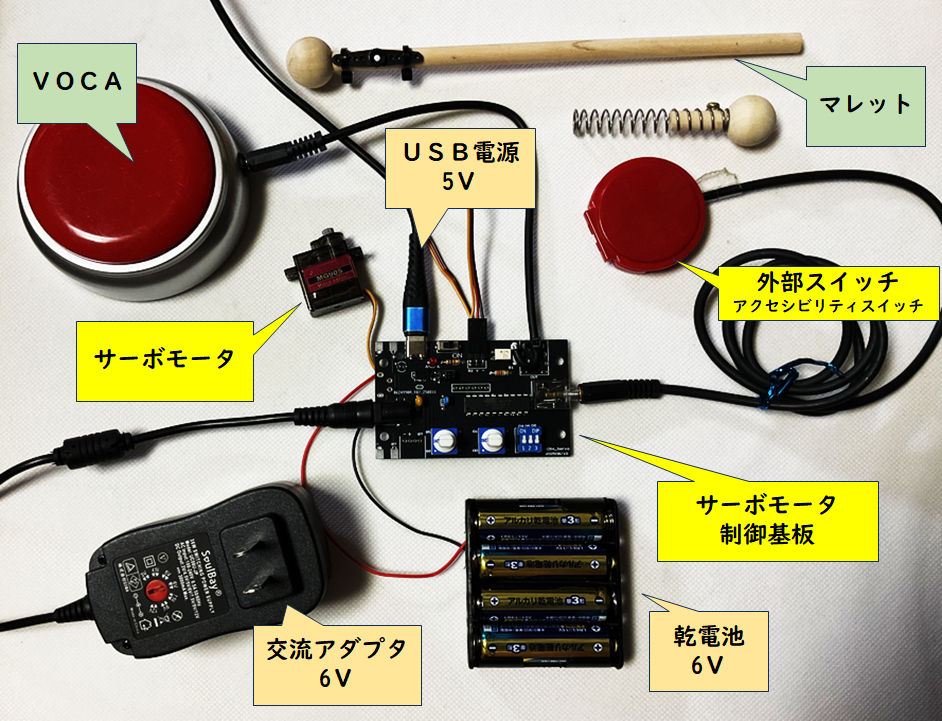

●サーボモータ及びサーボモータを動かすための周辺装置を含めたシステムです。
●サーボモータの揺動運動を利用した教材に使用してください。
（例）
○お手振り装置（挨拶、応援）
○挙手装置（「はいっ」と言って手を挙げる）
○投球装置（ボッチャ、ボーリング等）
○演奏装置（鈴、タンバリン等）
Youtube動画「何ができるのかな「ジャエラサーボ」」
●特別支援教育で使用される外部スイッチ（アクセシビリティスイッチ）で動作できます。

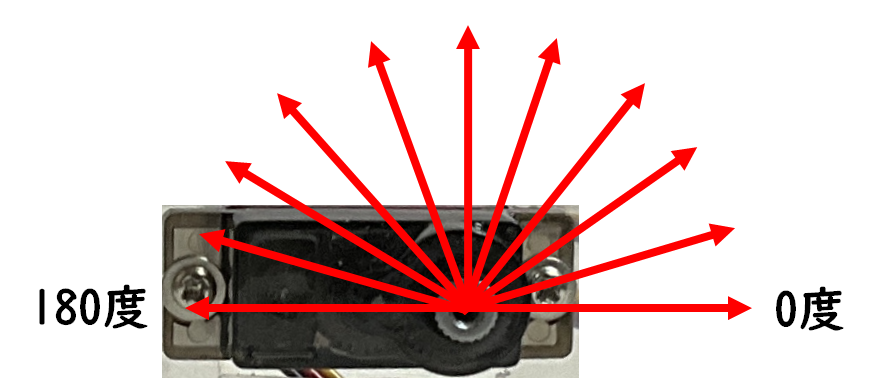

●サーボモータは１８０度回転するタイプのものが対象です。
ロータリーディップスイッチで１８度から１８０度までの１０段階の角度設定ができます。

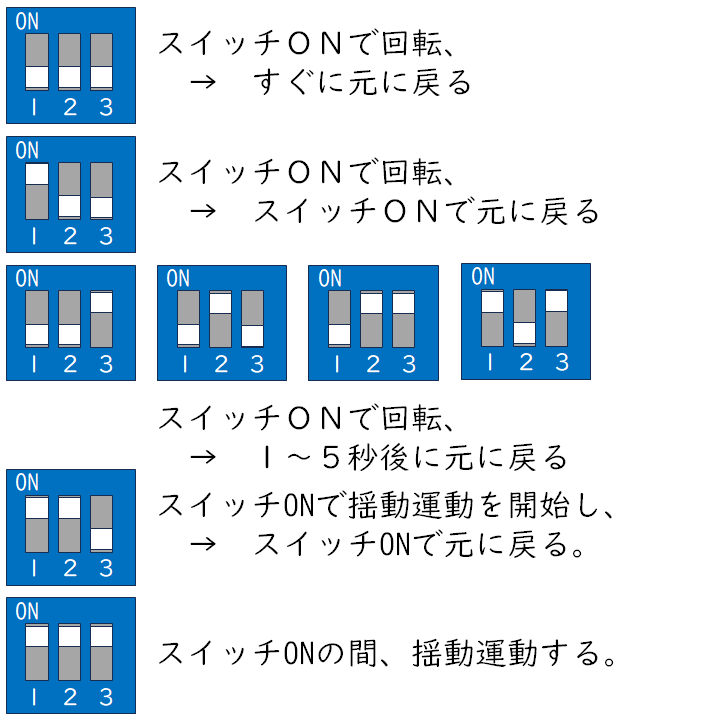

●ディップスイッチで８個の動作設定ができます。
（０）スイッチONで回転、次のスイッチONで元の位置に戻る。
（４）スイッチONで回転、すぐに元の位置に戻る
（１〜５）スイッチONで回転、１〜５秒後に元の位置に戻る
（６）スイッチONの間、揺動運動する。
（７）スイッチONので揺動運動し、次のスイッチONで元の位置に戻る。
●回転時にVOCA（音声録音再生装置など）を同時に動作することができます。
●基本的な動作は、MG90Sで検証しています。
○検証はACアダプタ（6V/3A）で検証しました。
（乾電池では、消耗による電圧降下で動作しないことがあることも確認できています）
○同タイプのサーボモータ(SG90,DS3230PROなど１８０度回転するタイプ）でも同様の動作ができることが確認できています。
○サーボモータの固定方法は各自工夫をしてください。

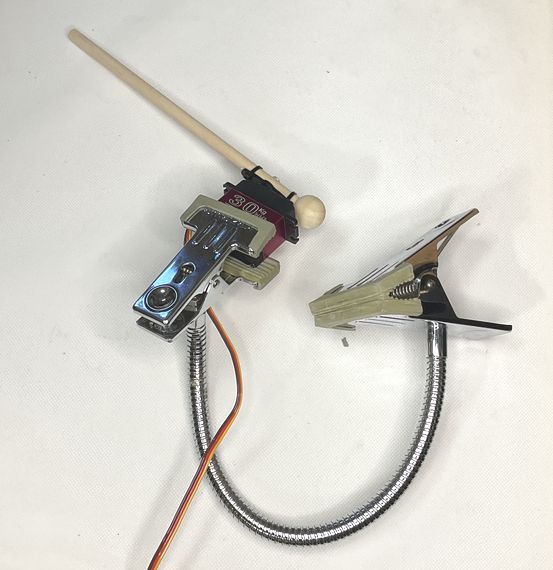

「どっちもクリップ」を利用した例
●スイッチの切り換え、器具の抜き差しはていねいに扱って下さい。
特にディップスイッチは無理をすると壊れることがあります。
修理依頼は往復送料＋修理部品代で受け付けます。
価格
●JA教育研究会から販売されます。
○価格は税・送付手数料込みです。
○セット数が複数になる場合は、送付手数料は1セットにつき100円引きとなります。
○その他のセットをご希望の場合はメールにてお問い合わせください。
試作品分譲

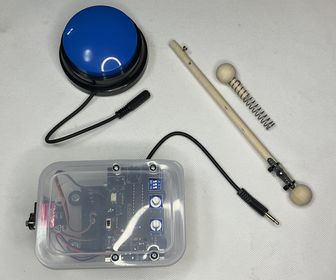

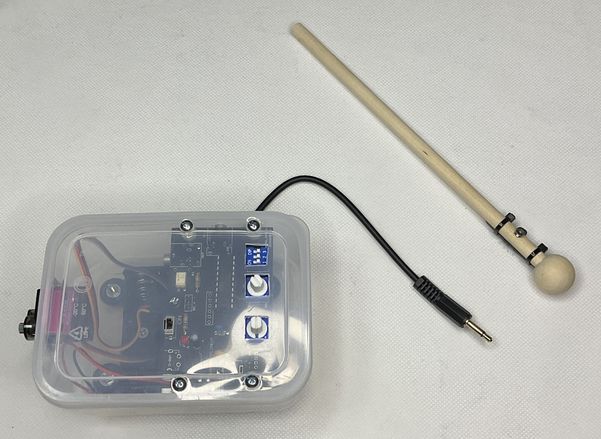

●簡易ケース組立品Ａ（ケース、MG90S、マレット付）
※価格 5000円●簡易ケース組立品Ｂ（ケース、MG90S、マレット、スプリングマレット、VOCA付）
※マレットはホーン取り付け加工済み。外した状態で発送しますので、精密ドライバ（+）で取り付けてください。
※価格 7000円
※マレットはホーン取り付け加工済み。外した状態で発送しますので、精密ドライバ（+）で取り付けてください。

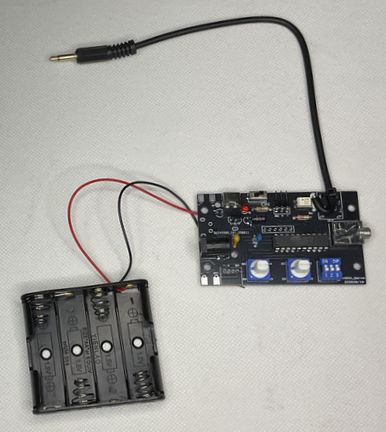

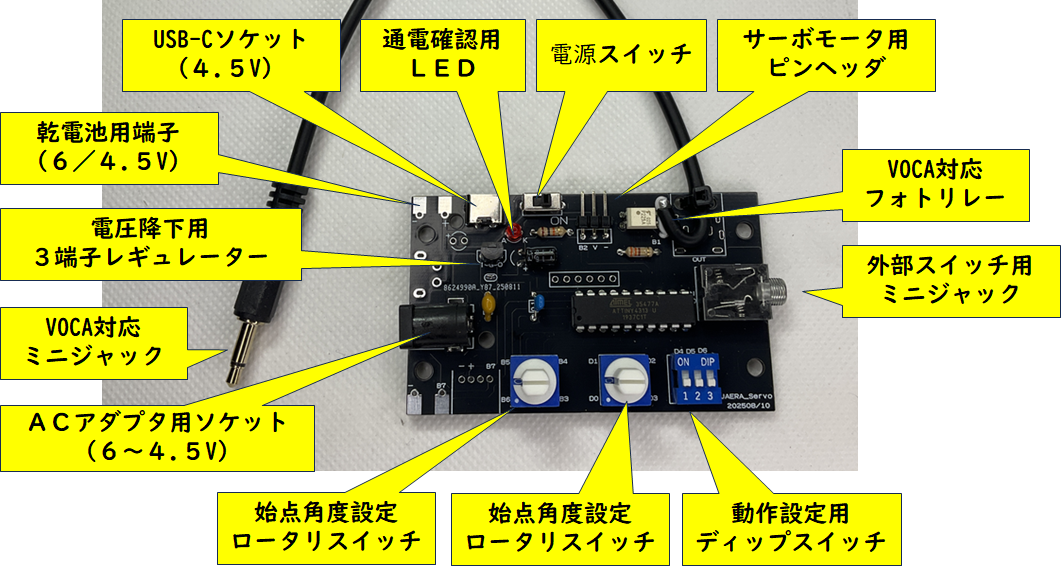

●基本回路セットＡ

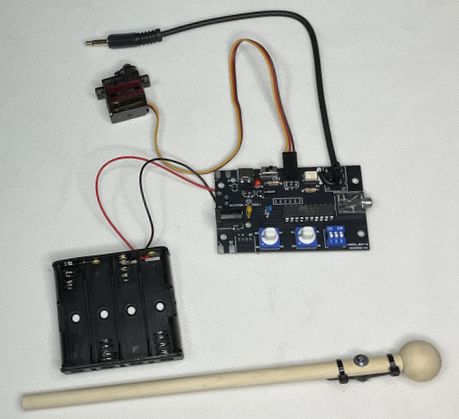

基板のみです。サーボモータ、マレットはついていません。●基本回路セットＢ（ケースなし／MG90S、マレット付）
※価格 3300円（電池ケースなし）、3500円（電池ケースあり）
※ミニジャック、USBコネクタ、電源ジャック等の基板上下の取り付けを変えることができます。

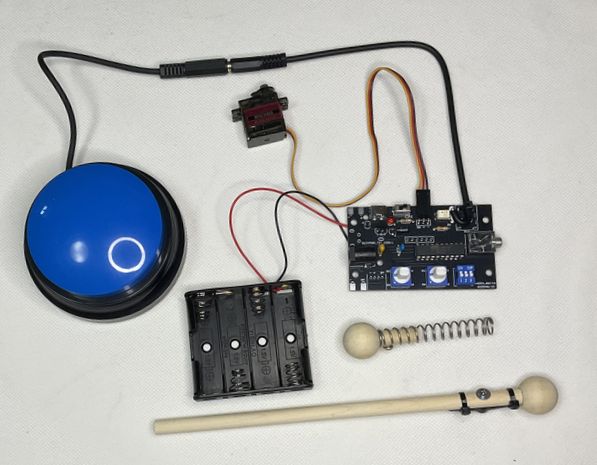

基板とサーボモータのセットです。●基本回路セットＣ（ケースなし／MG90S、マレット、スプリングマレット、ＶＯＣＡ付）
※価格 4400円
※ミニジャック、USBコネクタ、電源ジャック等の基板上下の取り付けを変えることができます。
※価格 6600円(税、送付手数料込み)●関連商品
※ミニジャック、USBコネクタ、電源ジャック等の基板上下の取り付けを変えることができます。

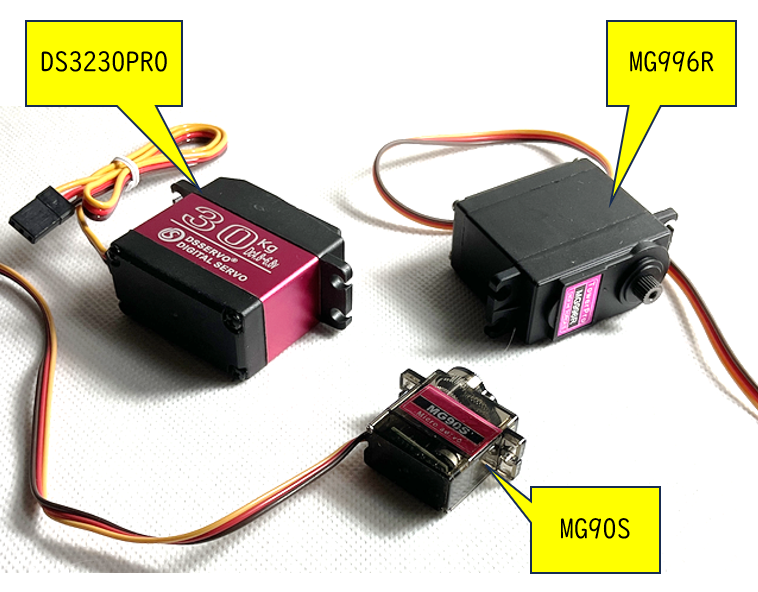

〇サーボモータMG90S（トルク1.8k 高速0.09） …500円●サーボゲームセット
〇サーボモータMG996R（トルク11ｋ 中速0.14） …1200円
〇サーボモータDS3230PRO（トルク30k 高速0.09） …2300円

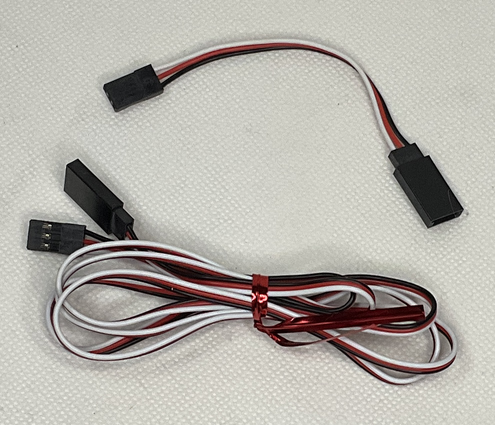

〇サーボモータ延長コード（１ｍ） …300円
〇サーボモータ延長コード（１０ｃｍ） …250円

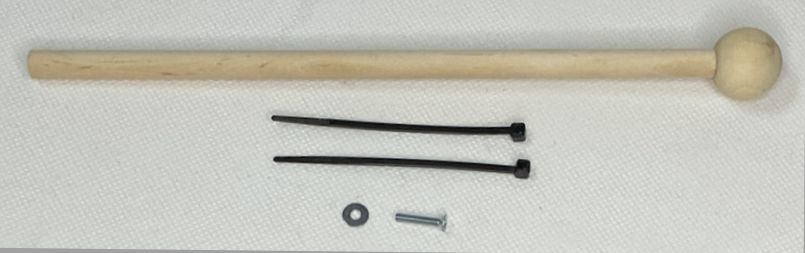

〇マレット…500円（ホーンなし）
ホーンは、サーボモータに付属のものをご利用ください。
サーボモータ同時購入の場合は、ホーンを取り付けいたします。

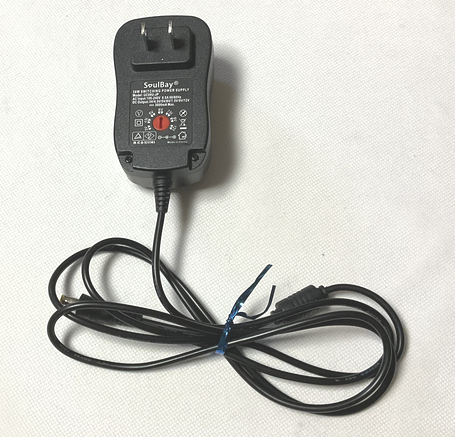

〇ACアダプタ（電圧可変式３A）…2500円
※３V、４.５V、５V、６Vなどの電圧が設定できます。
〇VOCA（音声録音再生器 ミニジャック付）…2000円
※色は指定できません。
※フルセット価格 11000円(税、送付手数料込)

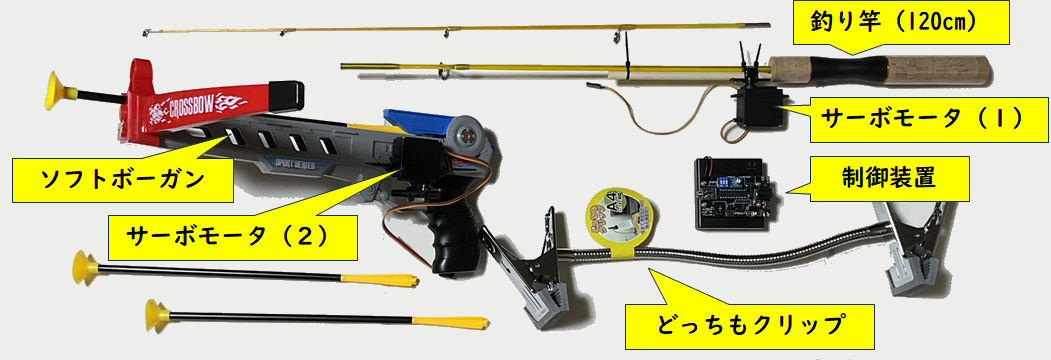

〇制御装置（電源は乾電池、USB、ACアダプタ）

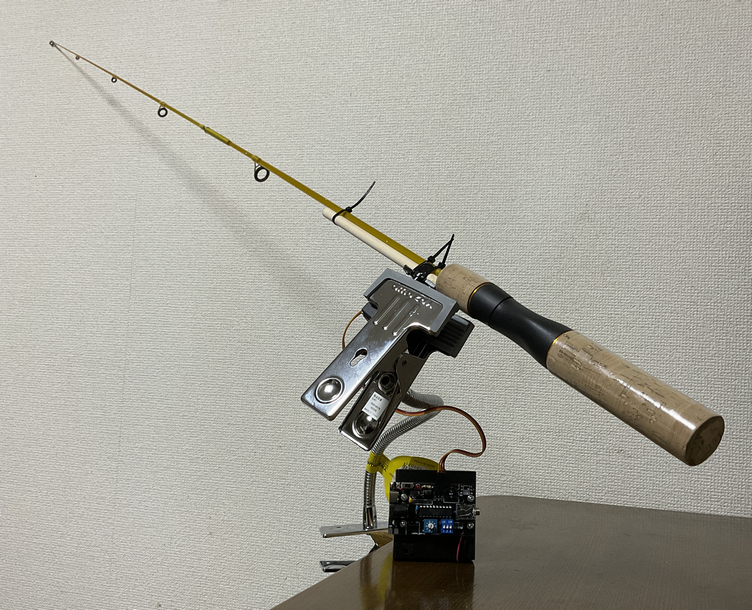

〇釣り竿＋サーボモータ
〇ソフトボーガン＋サーボモータ
〇どっちもクリップ

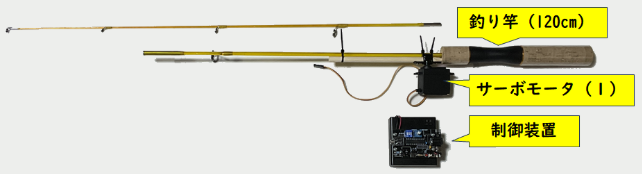

※釣り竿セット価格 6000円(税、送付手数料込)
〇制御装置（電源は乾電池のみ）
〇釣り竿＋サーボモータ

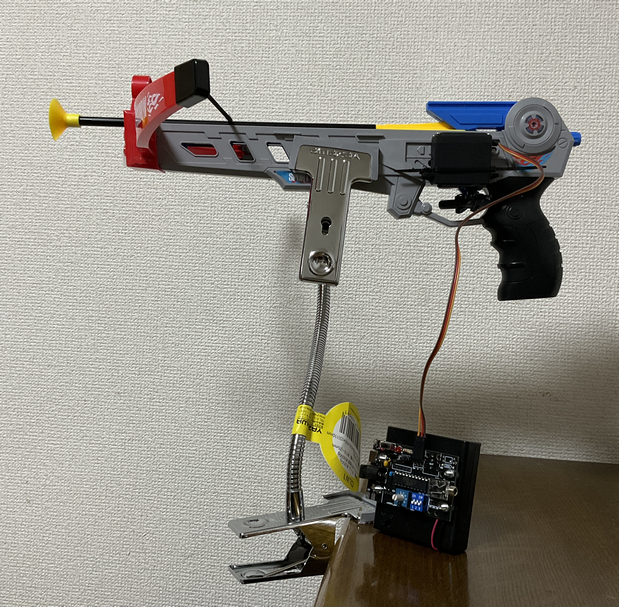

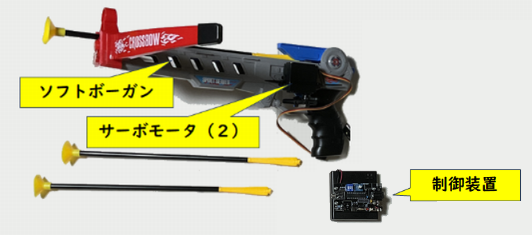

※ボーガンセット価格 5500円(税、送付手数料込)
〇制御装置（電源は乾電池のみ）
〇ソフトボーガン＋サーボモータ
※追加部品
〇どっちもクリップ ＋1500円
〇制御装置（電源は乾電池のみ）＋2500円
〇制御装置（電源は乾電池、USB、ACアダプタ）＋3000円
〇サーボモータMG996R（トルク11ｋ 中速0.14） ＋1200円
申し込み方法
※「ジャエラサーボ」や「周辺機器」を入手するには、ＪＡ教育研究会に発注してください。
数がまとまった場合は価格を割引いたします。ご相談ください。
地元の教材会社を経由する場合は価格が割増となることがあります。ご相談ください。
●メールにてのみ受注いたします。
●件名及び内容は
○件名「ジャエラサーボ希望」
○名前、住所、郵便番号、連絡先電話番号
○振込先（三菱UFJ銀行、郵便局から選択）をつけて申し込みください。
○申込内容（分かりやすく）
※例…基本回路セットＢ（ケースなし／MG90S、マレット、スプリングマレット、ＶＯＣＡ付）２セット購入希望
