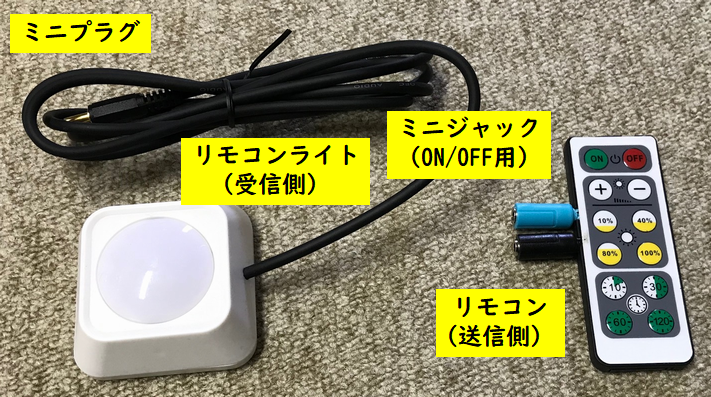

リモコンライトスイッチ
画像はクリックすると拡大できます。
重要説明
●生命の危険につながるような装置のスイッチとしては使用しないでください。
●ここで挙げたスイッチは、多少の知識とはんだ付けの技術があれば簡単に製作できるものばかりです。
●このページを参考に自作されることをお薦めします。(自作すれば半値以下で製作できます。)
※断面積の細いケーブルを利用していますので、直流5V以下、500mA以下での使用に限定すること。
頒布コーナーへ
動画(YouTube)
改造の手順

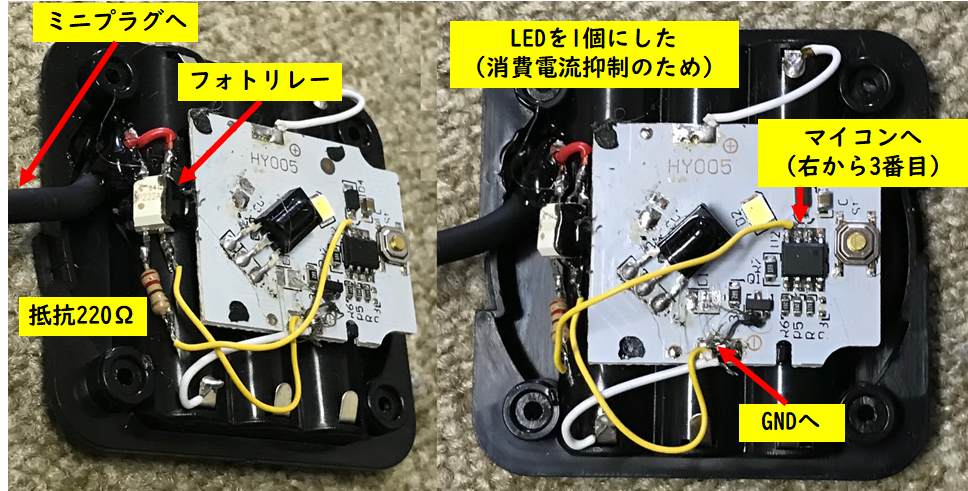

(受信機側)
【改造のポイント】
○フォトリレーは基板上にスペースがないため取り付けることができない。そのため横の空いたスペースにグルーで取り付けた。
○マイコンへの配線は非常に細かい作業で、横のピンに接触しないようにします。

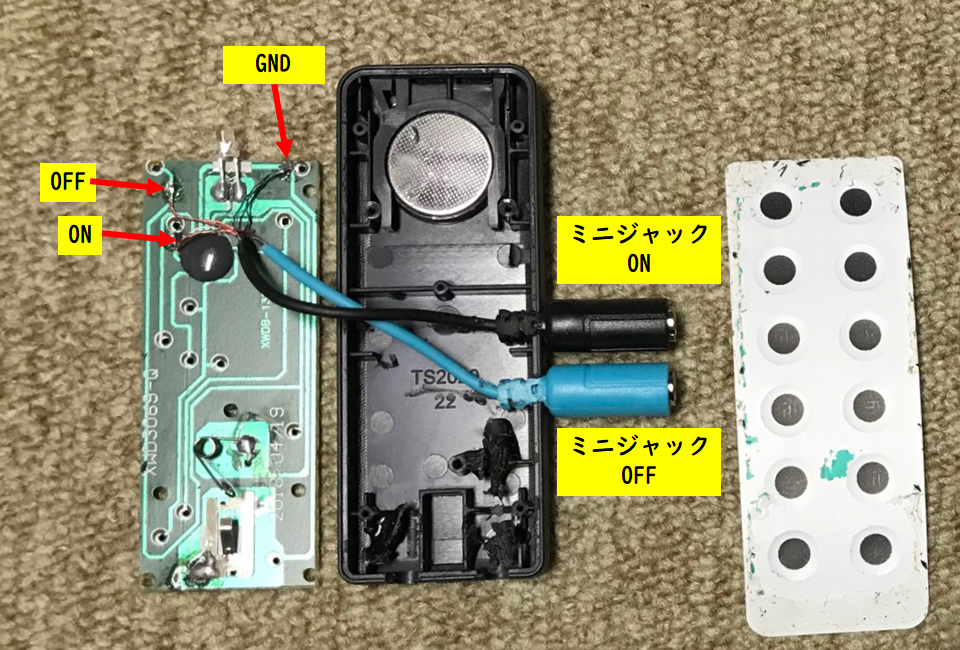

(送信機側)
【改造のポイント】
○上のシールを外して改造します。
○配線のためのはんだ付けは、配線の銅箔を出して(レジストをはがして)から行います。
