プログラミング教材(理科)

micro:bitとエクセルで太陽測定

JA教育研究会


●重要事項
※エクセルファイルで、無償にて配布しております。
※本ソフトはWindows機でのみ動作します。動作確認は Windows10/Excel2019 で行いました。
※本ソフトの一部にEasyCommを利用させていただいております。詳細はecモジュールをご確認ください。
※PCの環境によってCOM番号が変わりますので手動で設定してください。(設定方法はソフト内に記述しています)
※本ソフトの使用に関してのいかなる被害・損害が生じても、本研究会は免責とします。使用にあたっては使用者個人の責任で行ってください。

●測定内容

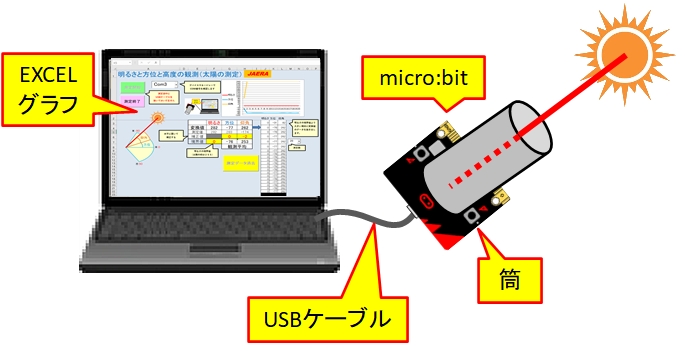

・micro:bitに筒(トイレットペーパーの芯など)を取り付け、明るさを計測しながら太陽の方位と仰角を測定します。
・micro:bitのセンサーから出た方位と傾斜角度のデータをPCにシリアル転送します。
・受け取ったデータを小学生にも理解しやすいようにエクセル内で変換しています。


●プログラム

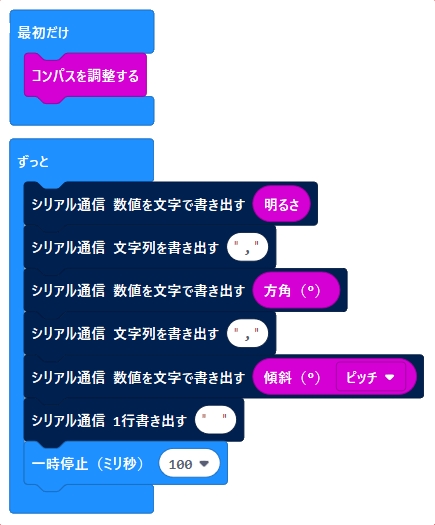

micro:bitには下記のようなプログラムを書き込みます。

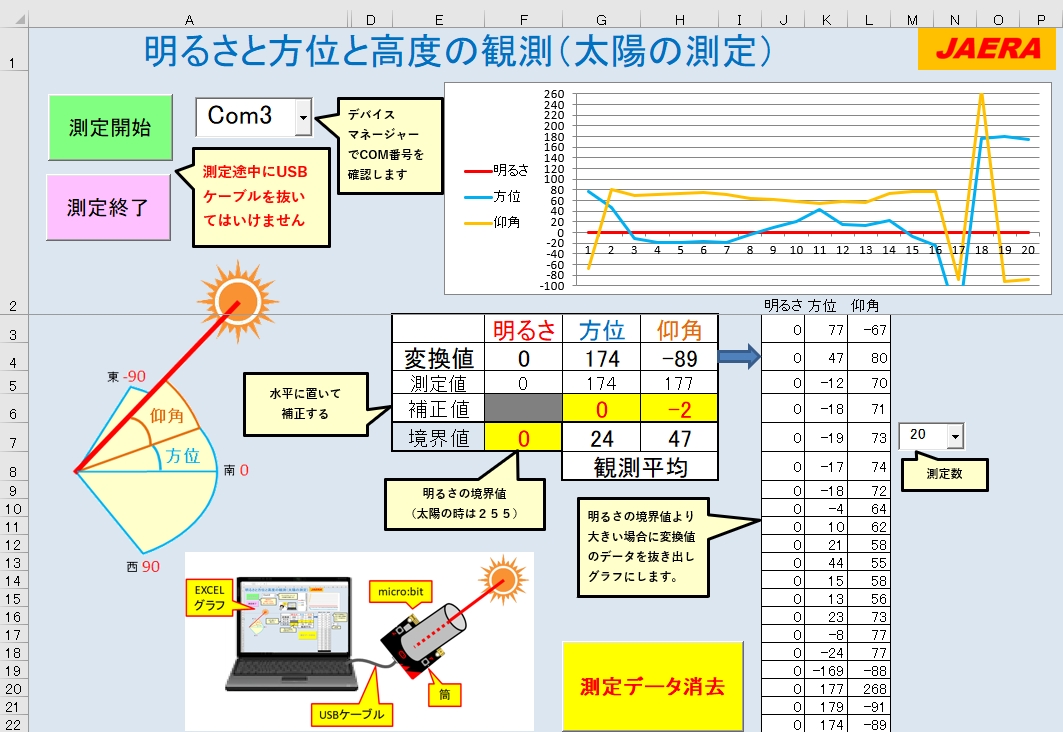

●測定画面



●ダウンロード

エクセルファイル(mbsunxlsm.zip) ダウンロード

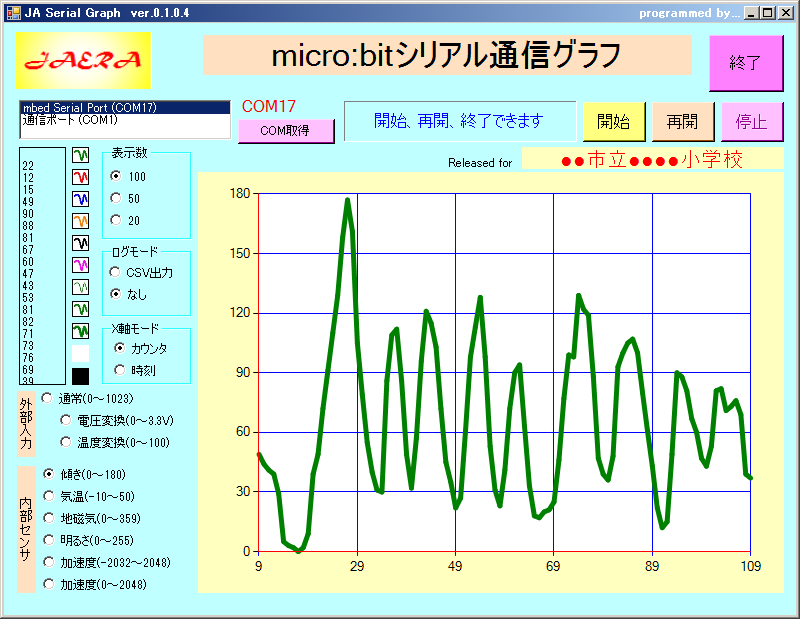

●(参考) micro:bitシリアルグラフアプリ(有料版)
micro:bitのセンサーデータを解析する専用ソフトウェア。COM番号は自動的に認識します。
