mbUSB-2
●ここで挙げた教材は、ＪＡ教育研究会で発注したものです。
●価格は税込・送料手数料込み価格です。
●こんな装置が欲しいとの問い合わせも受付しています。

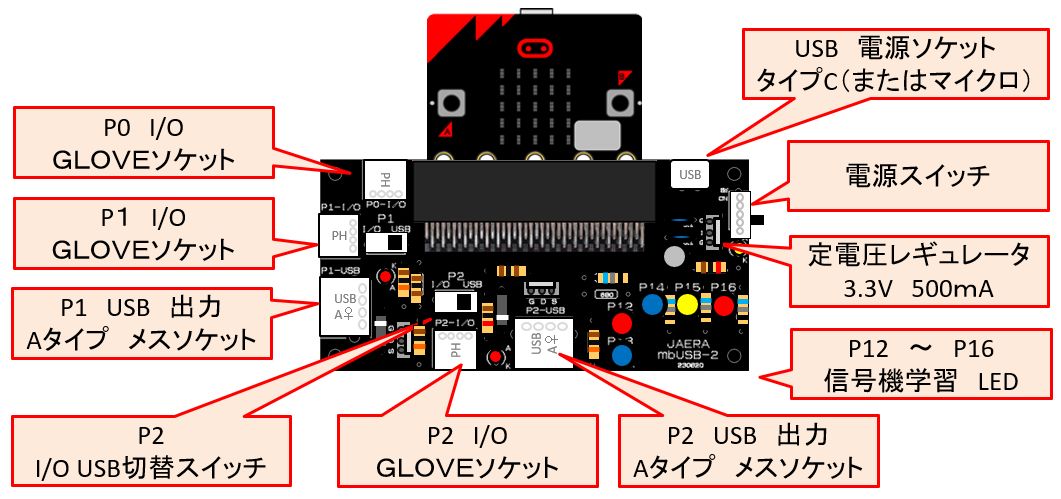

mbUSB-2とは
●micro:bitやヒダピオボード（ヒダピオM、ヒダピオツイン）を利用して信号機学習や入出力制御学習が行えます。

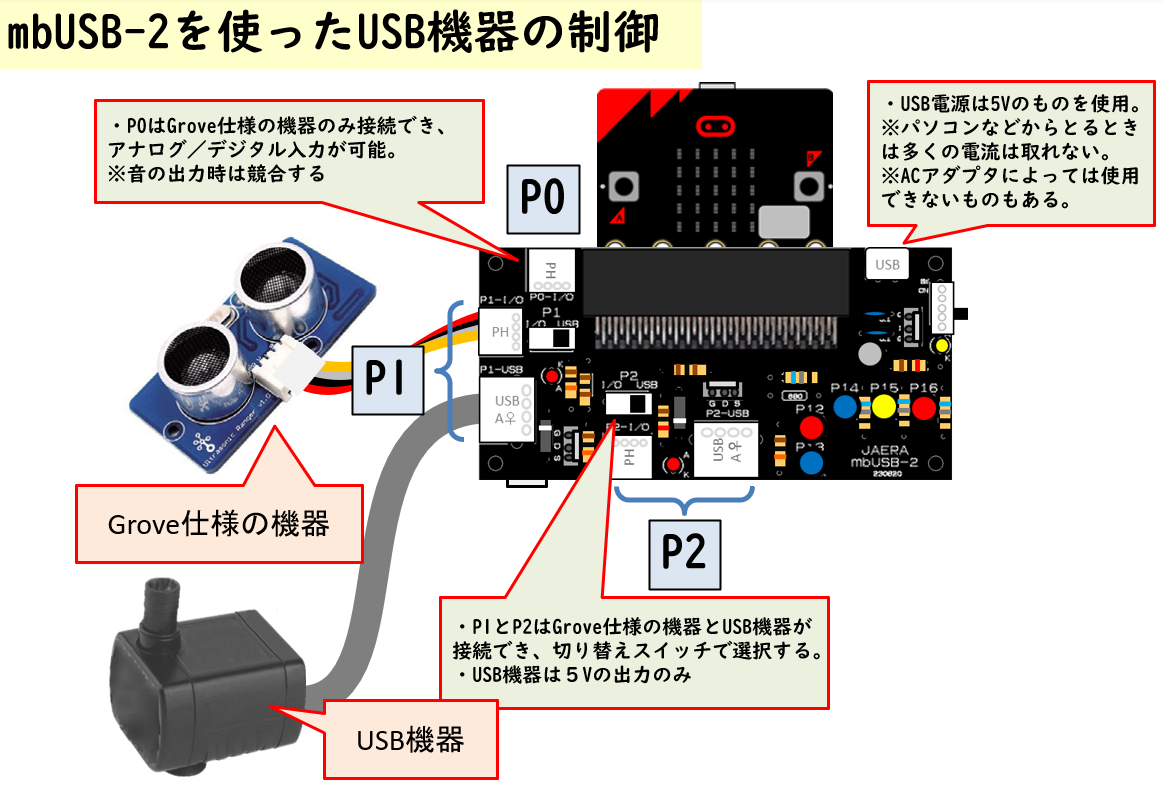

●Grove仕様のソケットを介して3台の機器（動作電圧3.3V）の入出力が行えます。
●USB機器2台、合計電流は最大5A（実質3A程度まで）の制御が行えます。
●USB電源（5V)が必要です。定電圧レギュレータで3.3Vにしたものをmicro:bit とGROVEソケット、信号機LEDに供給しています。合計電流は500ｍA以内としてください。
※使用している部品のMOSFETの定格…2SK4017（ドレイン電流5Aまで）
●価格（税、送料込）
○3630円（micro:bitなし）
○6380円（micro:bitV1.5付）
○7040円(micro:bitV2付)
※各種モジュールの価格はこちら

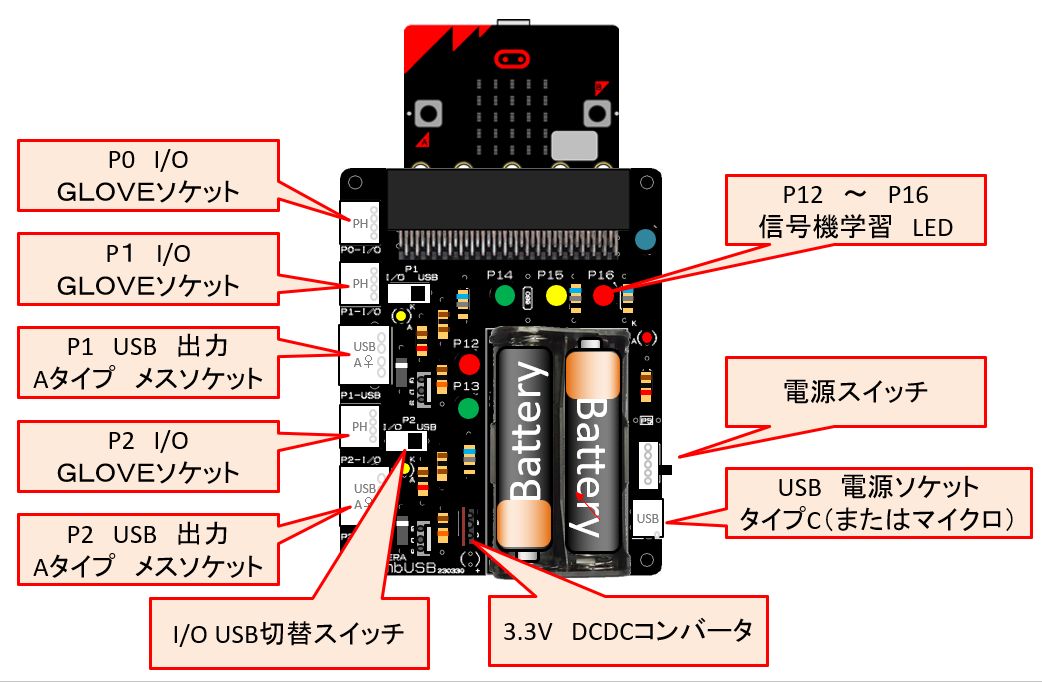

●姉妹品にmbUSBもあります。
参考動画 ↑top
※動画で利用している機器はmbUSBですが、同様のことができます。
ペット用自動給水装置 〜mbUSB編〜

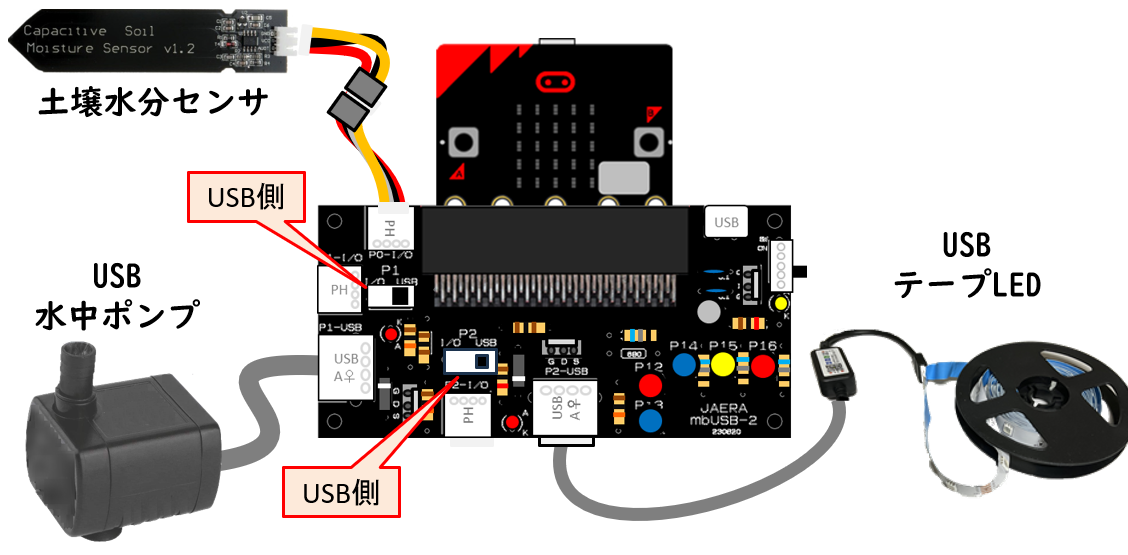

植物工場仕様 ↑top
●micro:bitを利用したUSB機器の制御例として、
○土壌水分センサや、micro:bitの光センサ、温度センサからのデータを得て
○USB水中ポンプで水分補給を行ったり、
○フルカラーテープLEDを使って植物の好む色を必要時間照らす
栽培学習が可能です。

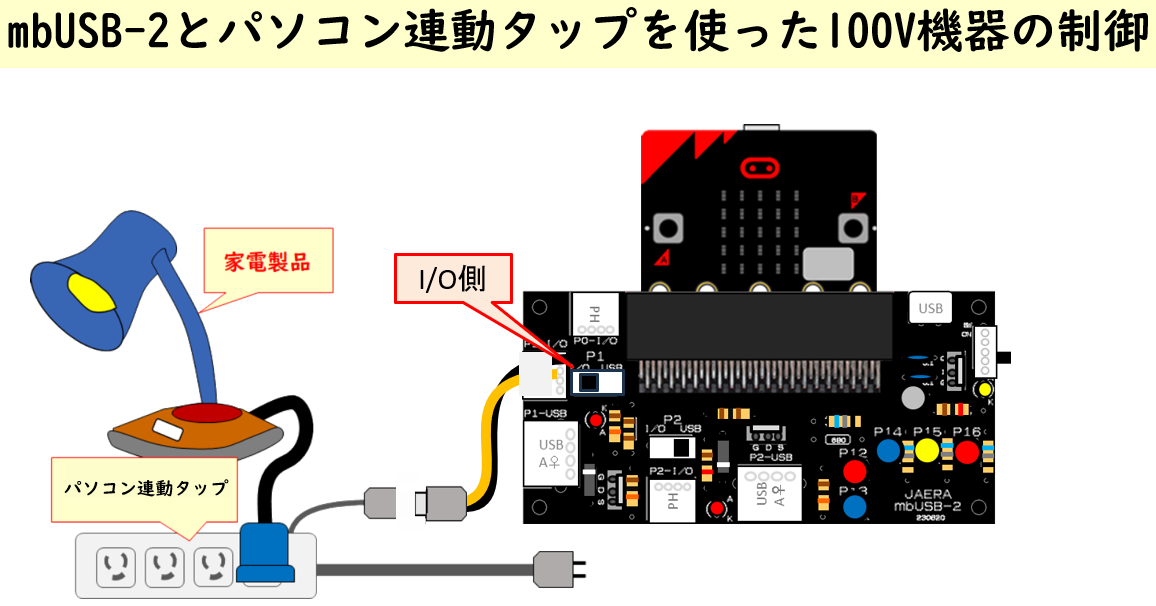

100V機器の制御
●パソコン連動タップを利用すると、安全に100Vの機器を制御することができます。

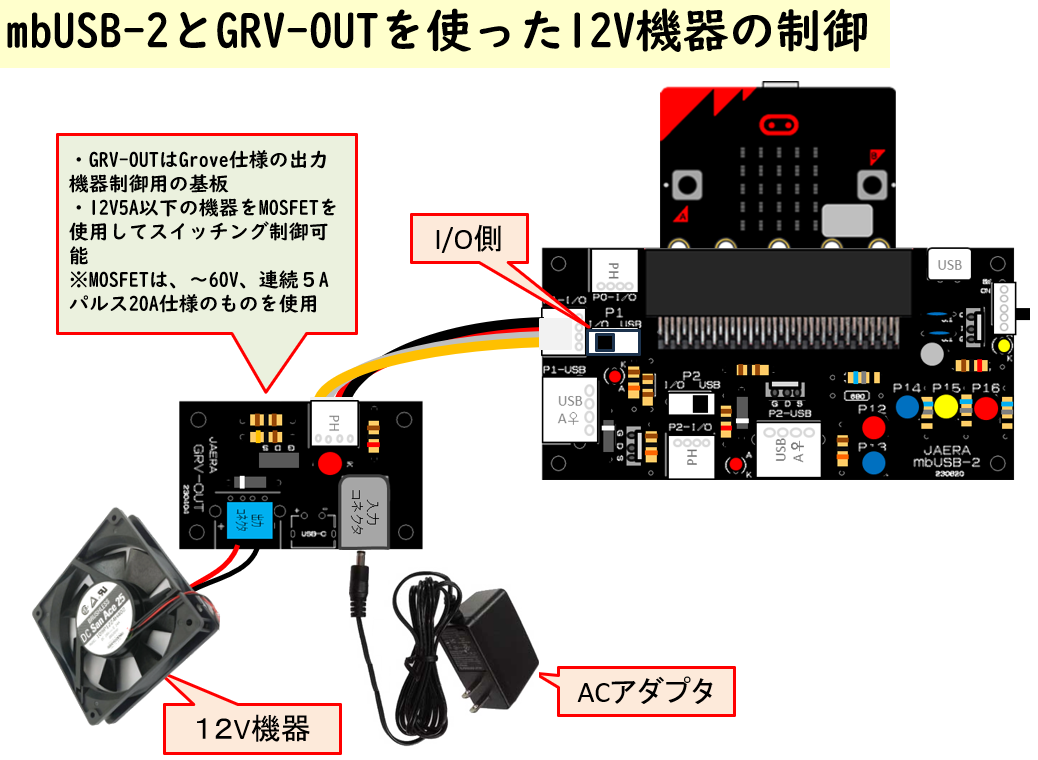

１２V機器の制御 ↑top
●Grove仕様のGRV-OUTモジュールとACアダプタを利用すると、〜１２Vの機器を制御することができます。
各種センサを使った制御 ↑top
●窓やドアーの開放を検知する。
（タッチセンサにもなる）
出力機器の制御例 ↑top
●ＵＳＢ機器を制御する。
価格(税、送料込）●１２Ｖ機器を制御する。
○ソリッドステートリレー 880円（Grove仕様コード付）
テーブルタップ等の線の片側を切断して、リレーに接続します。
学習ノート ↑top
●学習ノートの例
○信号機のプログラム
○センサや出力機器を使った実験
○問題発見から課題解決を考える
※地域や学校によってカスタマイズが可能です。
(図版は解答入りです)
●価格(税、送料込）
○学習ノート 330円
※人数分必要です。
