mbUSB

画像はクリックすると拡大できます。

重要説明

●ここで挙げた教材は、ＪＡ教育研究会で発注したものです。
●価格は税込・送料手数料込み価格です。
●こんな装置が欲しいとの問い合わせも受付しています。
動画　　各種センサ　　出力機器　　植物工場　　学習ノート
mbUSBとは　　 ↑top

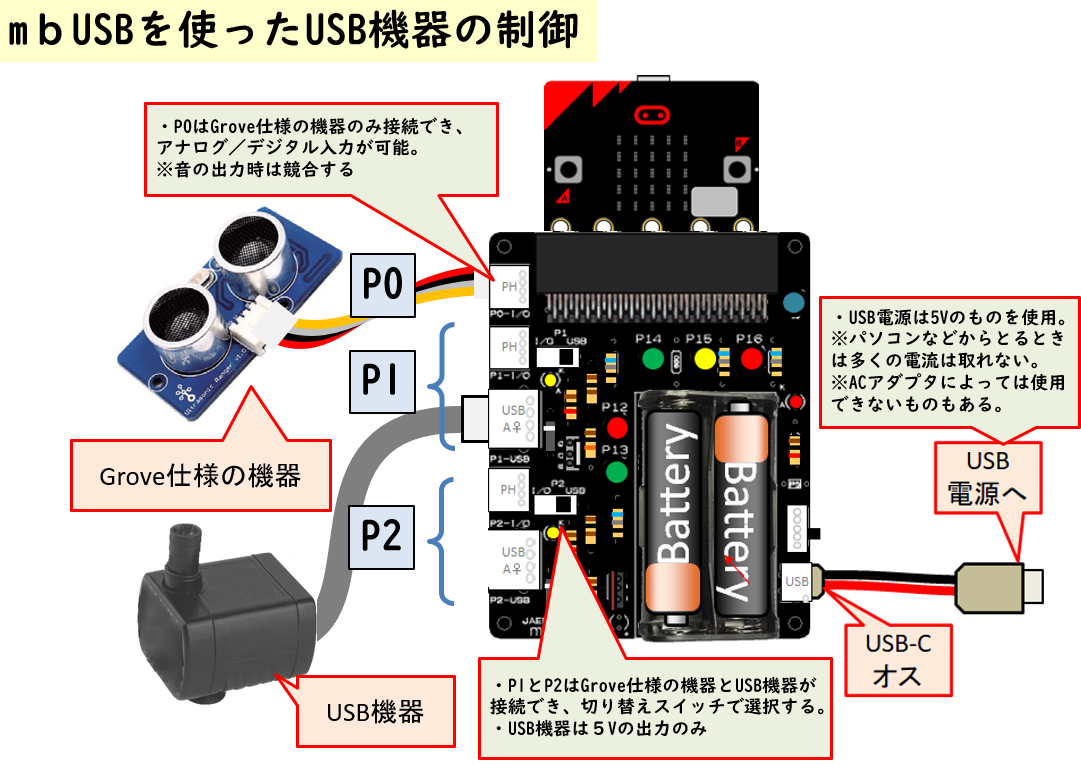

●micro:bitやヒダピオボード（ヒダピオM、ヒダピオツイン）を利用して信号機学習や入出力制御学習が行えます。
●Grove仕様のソケットを介して3台の機器（動作電圧3.3V）の入出力が行えます。
●USB機器2台、合計電流は最大5A（実質3A程度まで）の制御が行えます。



※使用している部品のMOSFETの定格…2SK4017（ドレイン電流5Aまで）

●価格（電池なし。税、送料込）
　○3850円（micro:bitなし）
　○6600円（micro:bitV1.5付）
　○7260円(micro:bitV2付)


●姉妹品に乾電池不要のmbUSB-2もあります。



動画　　 ↑top

USB機器を制御するmbUSB
ペット用自動給水装置　〜mbUSB編〜


各種センサを使った制御　　 ↑top

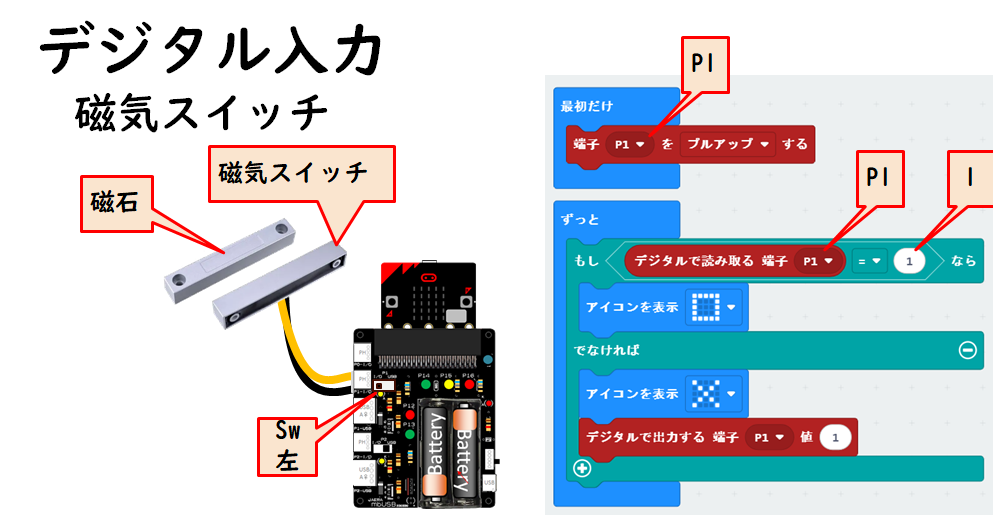

●窓やドアーの開放を検知する。
価格(税、送料込）

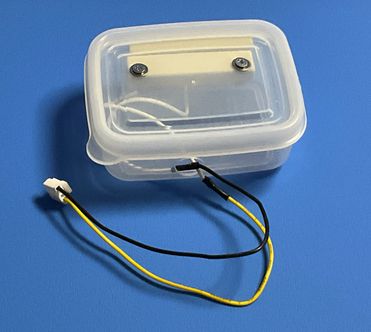

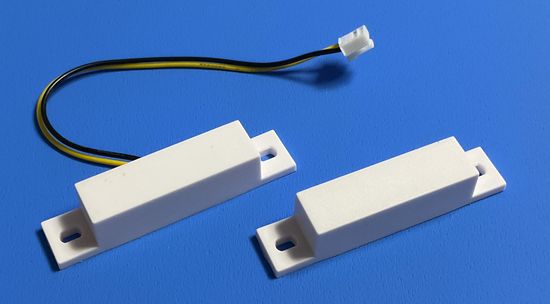

　○磁気スイッチ　550円（Grove仕様コード付）

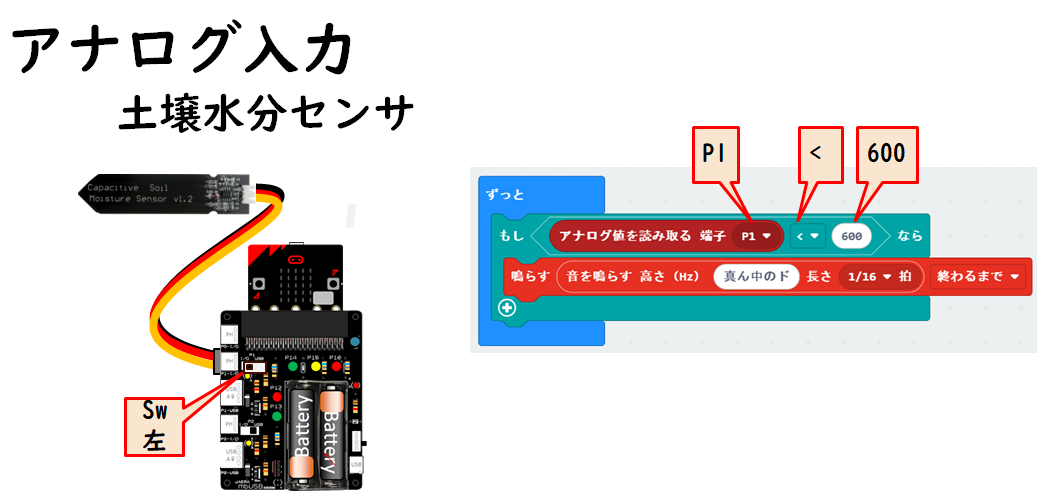

●土壌の水分を検知する。
　（タッチセンサにもなる）
価格(税、送料込）
　○土壌水分センサ　550円（Grove仕様コード付）

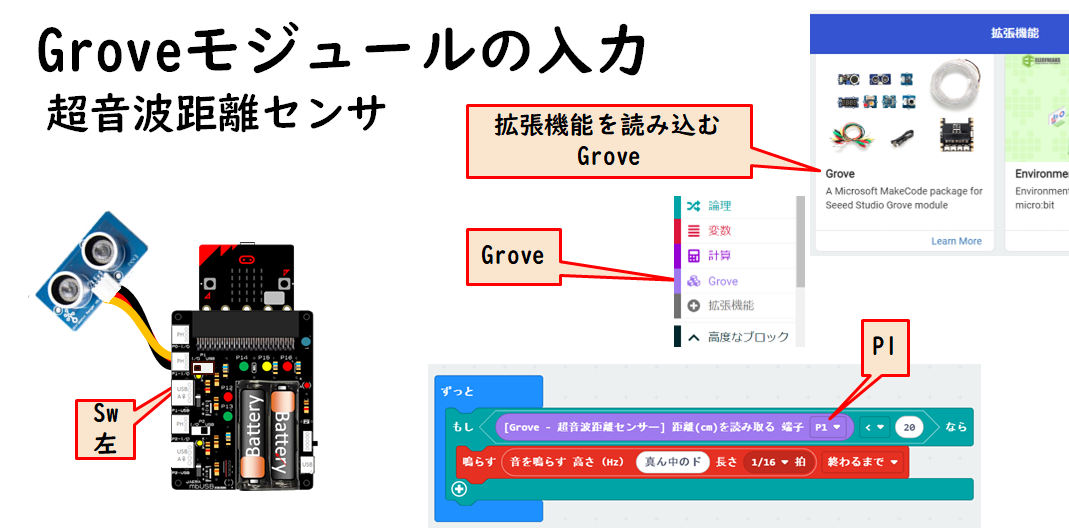

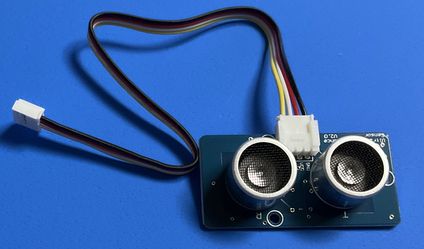

●物までの距離を測定する。
価格(税、送料込）

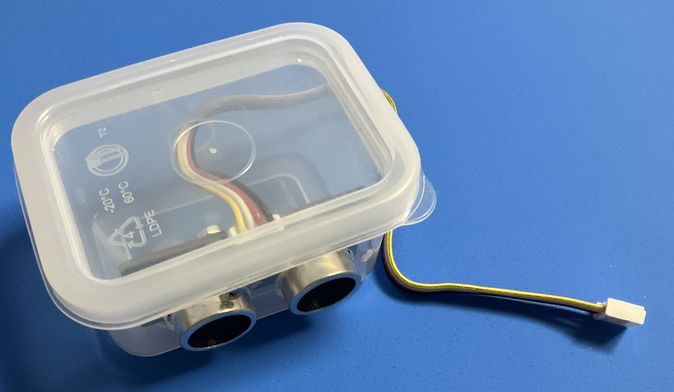

　○超音波距離センサ　880円（Grove仕様コード付）

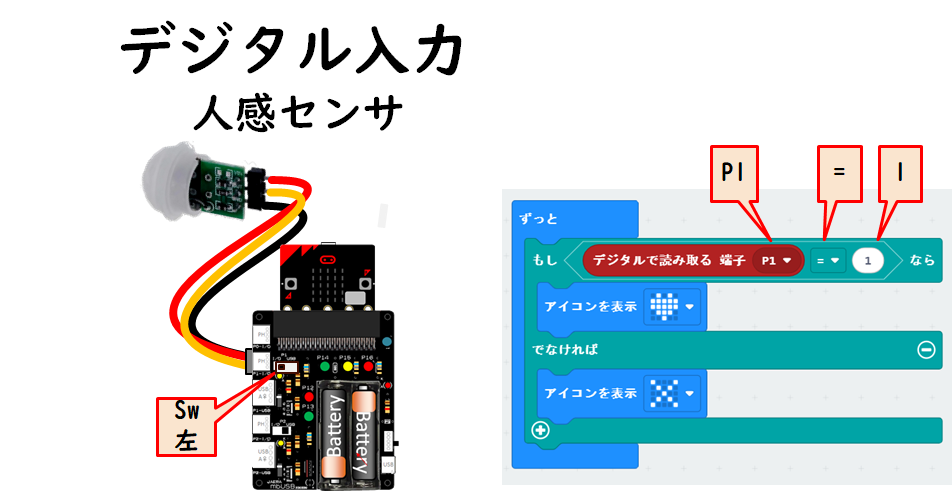

●人や動物を検知する。
価格(税、送料込）

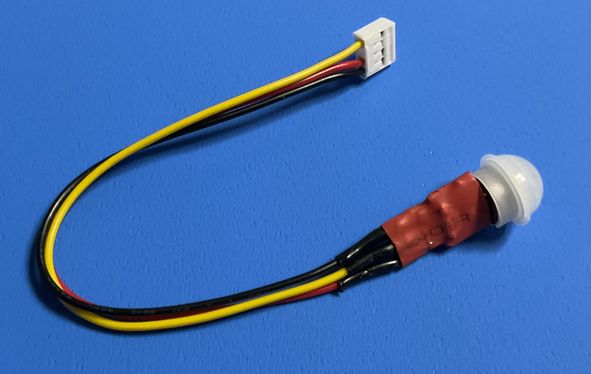

　○人感センサ　550円（Grove仕様コード付）

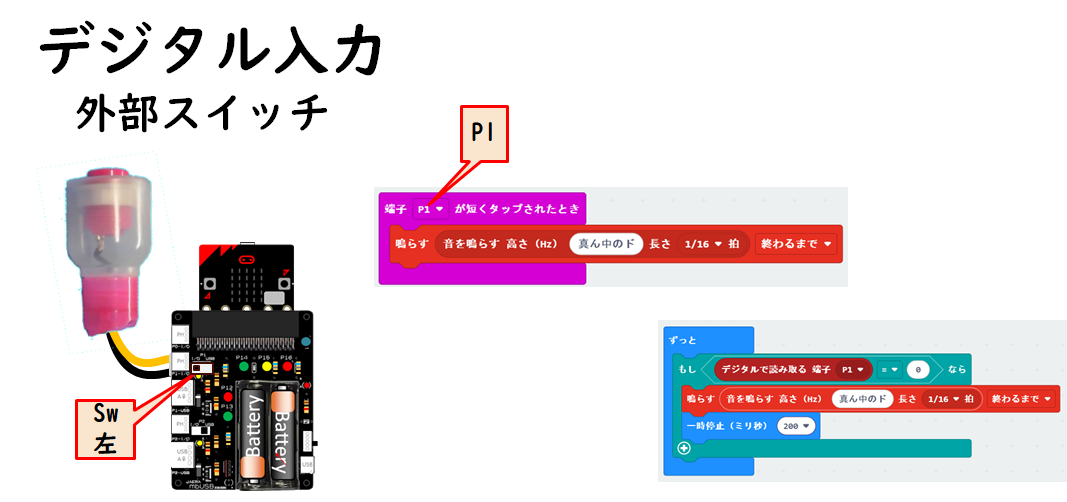

●外部のスイッチを検知する。
価格(税、送料込）
　○押しボタンスイッチ　880円（Grove仕様コード付）

出力機器の制御例　　 ↑top

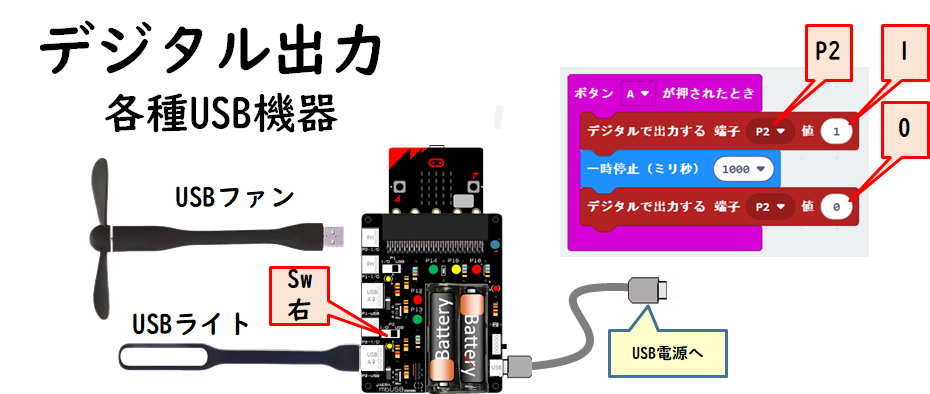

●ＵＳＢ機器を制御する。
価格(税、送料込）
　○USBライト　550円（Grove仕様コード付）
　○USBファン　550円（Grove仕様コード付）

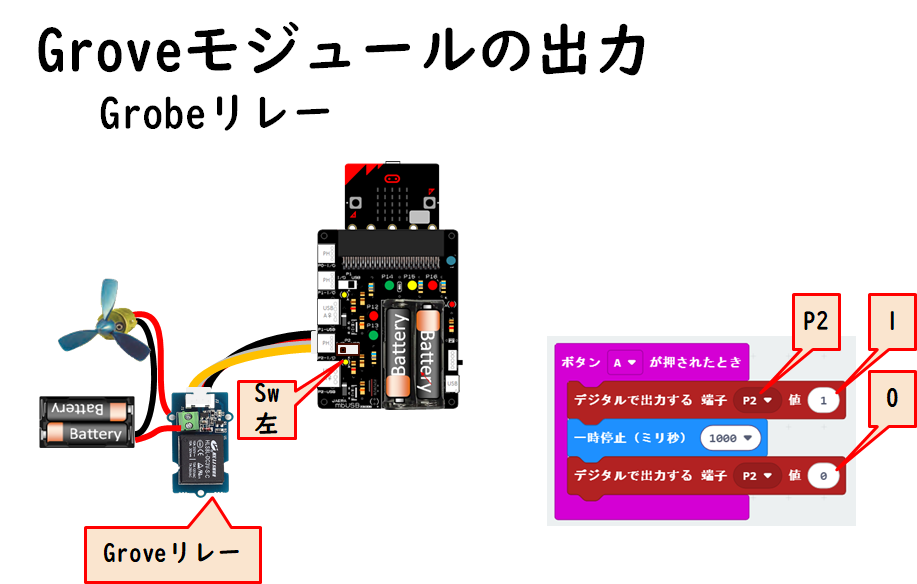

●リレーを制御する。
価格(税、送料込）

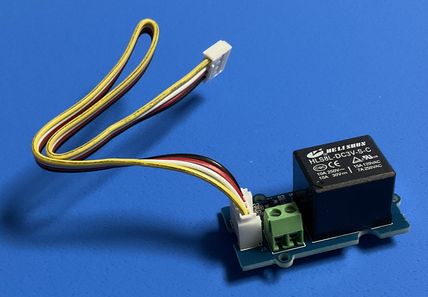

　○Groveリレー　880円（Grove仕様コード付）

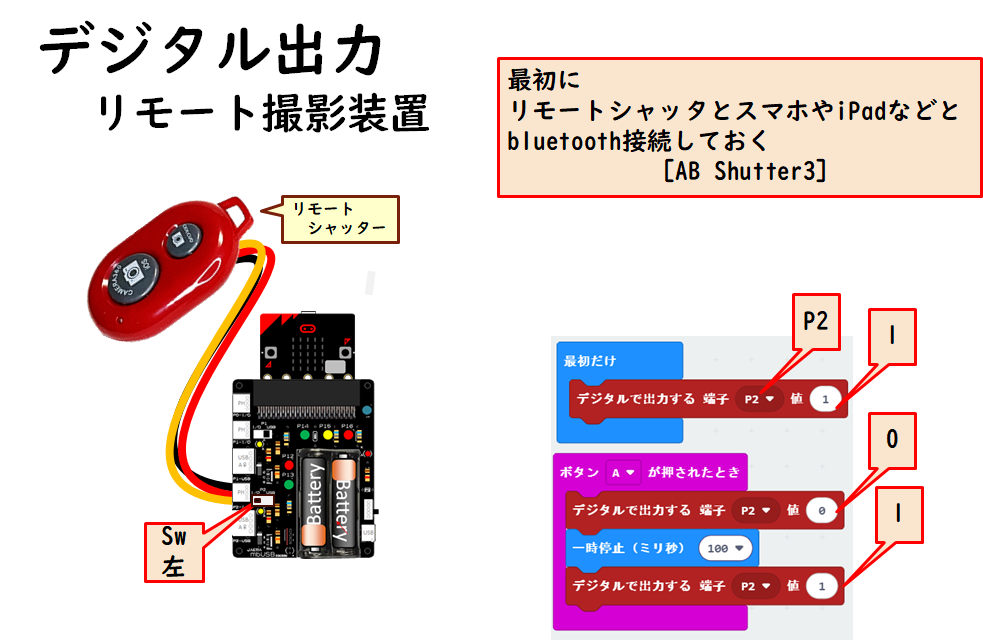

●スマホやｉＰａｄなどで写真を撮影する。
価格(税、送料込）

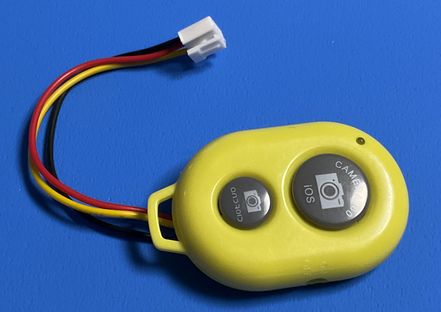

　○リモートシャッター　880円（Grove仕様コード付）

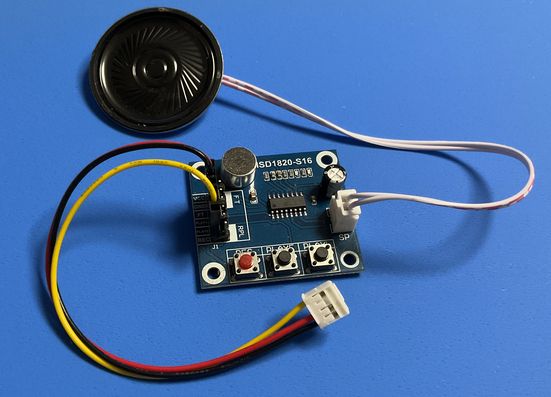

●音声録音再生装置を制御する。
価格(税、送料込）

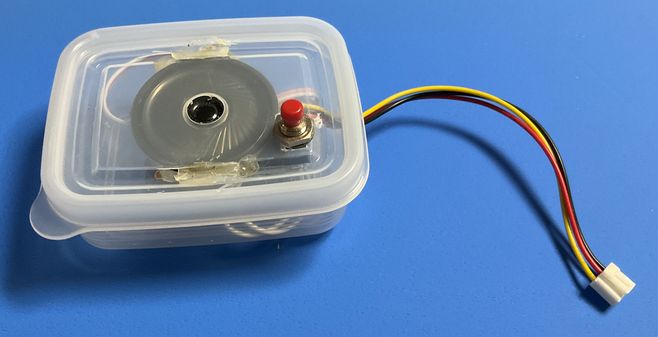

　○outSound　880円（Grove仕様コード付）

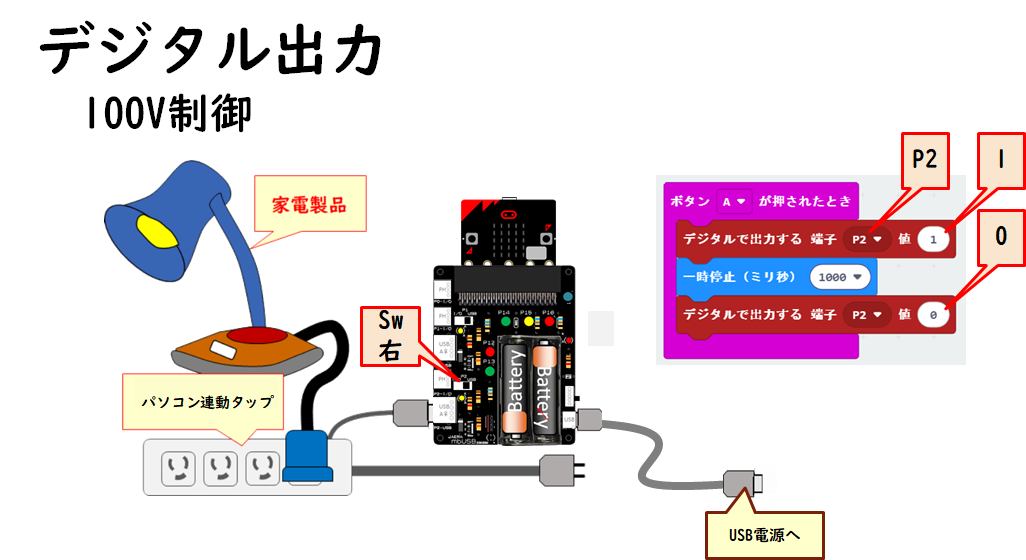

●１００Ｖ機器を制御する。
価格(税、送料込）
　○パソコン連動タップ　8800円（Grove仕様コード付）

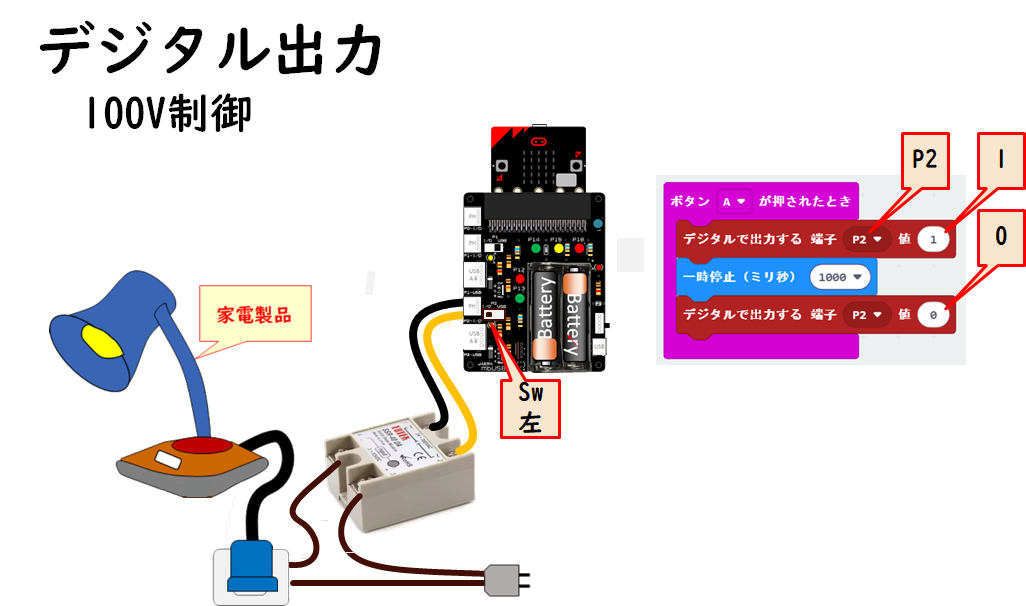

●ソリッドステートリレーを利用すると、安く100V機器を制御することができます。
価格(税、送料込）
　○ソリッドステートリレー　880円（Grove仕様コード付）
　　　テーブルタップ等の線の片側を切断して、リレーに接続します。

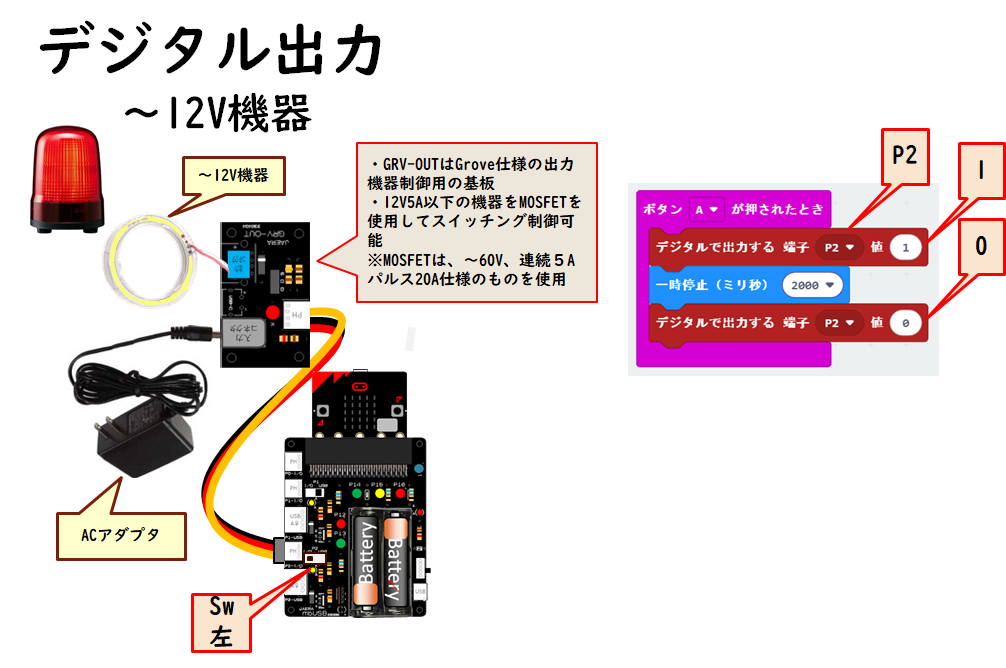

●１２Ｖ機器を制御する。
価格(税、送料込）
　○GRV-OUT＋ＡＣアダプタ(可変式)　3850円（Grove仕様コード付）

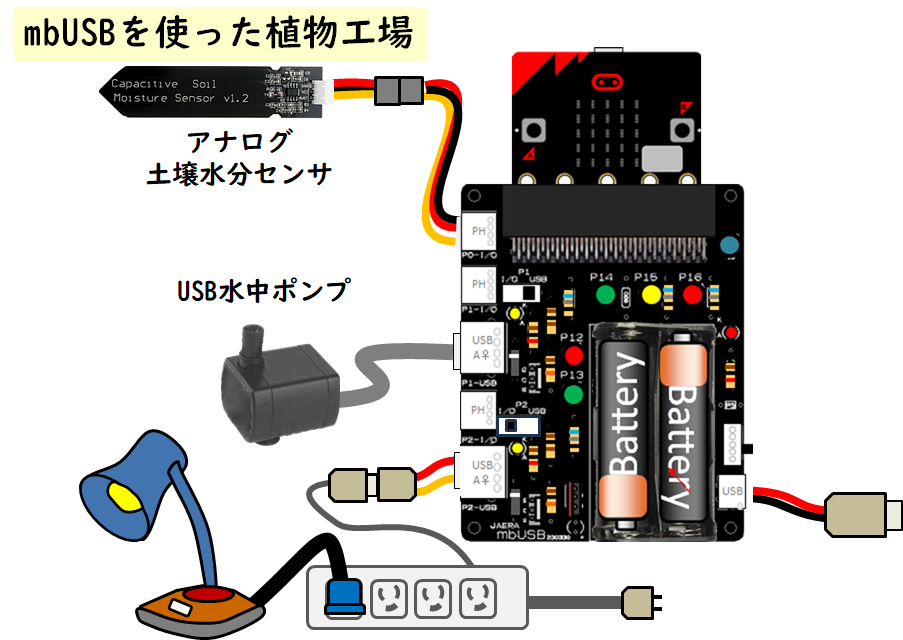

植物工場仕様　　 ↑top
●micro:bitを利用したUSB機器の制御例として、
　　○土壌水分センサや、micro:bitの光センサ、温度センサからのデータを得て
　　○ＵＳＢ水中ポンプで水分補給を行ったり、
　　○１００Ｖ照明を使って必要時間照らす
　栽培学習が可能です。


●価格(税、送料込）
　○土壌水分センサ　880円（Grove仕様連結コード付）
　○水中ポンプ(ネット等からの購入をお勧めします)　
　○パソコン連動タップ　8800円（Grove仕様コード付）
　○ライト（１００Ｖ照明などの強い光源をお勧めします）
　

学習ノート　　 ↑top

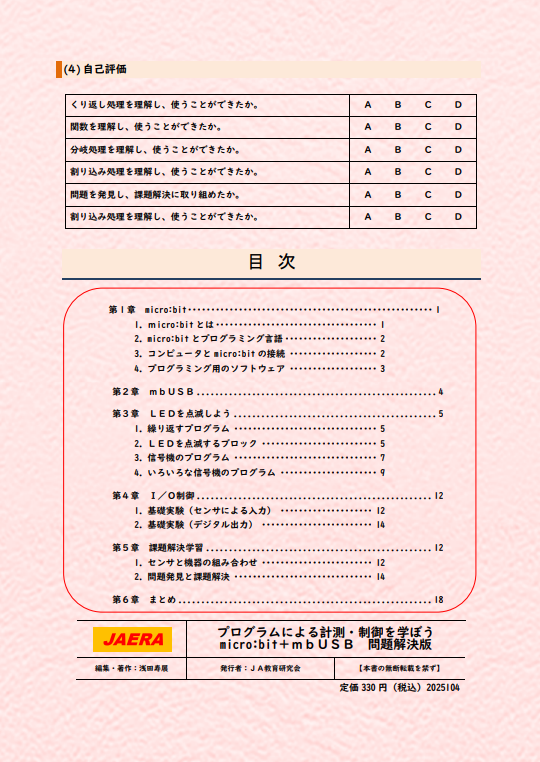

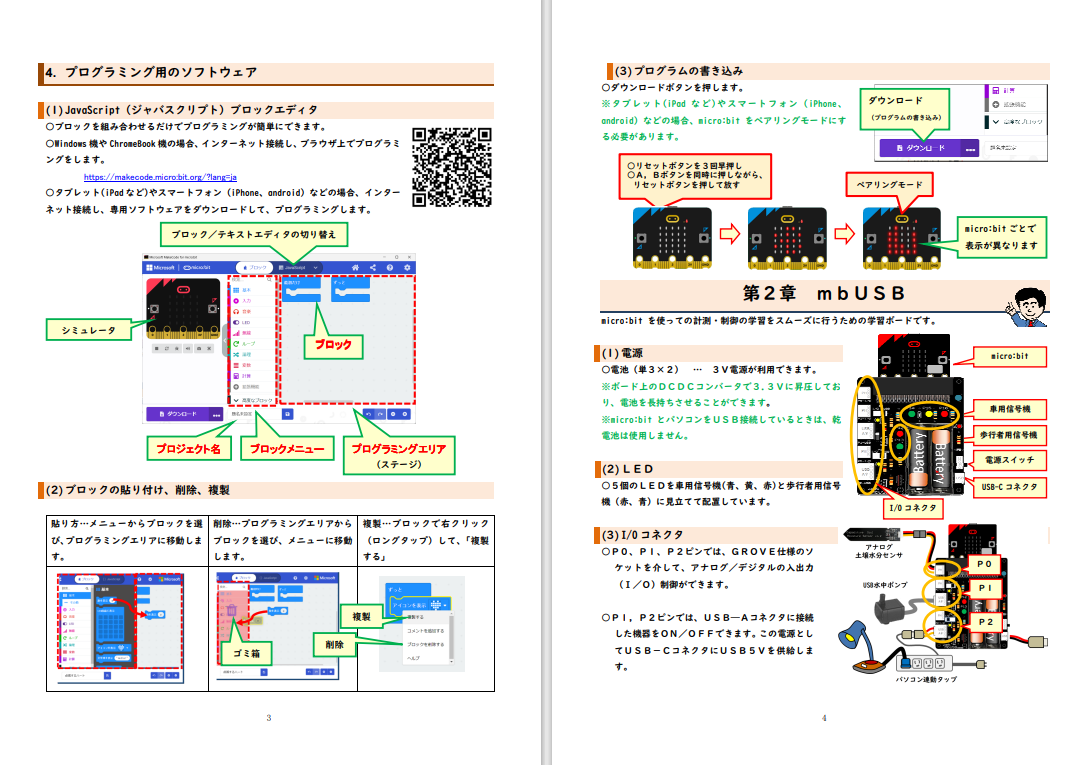

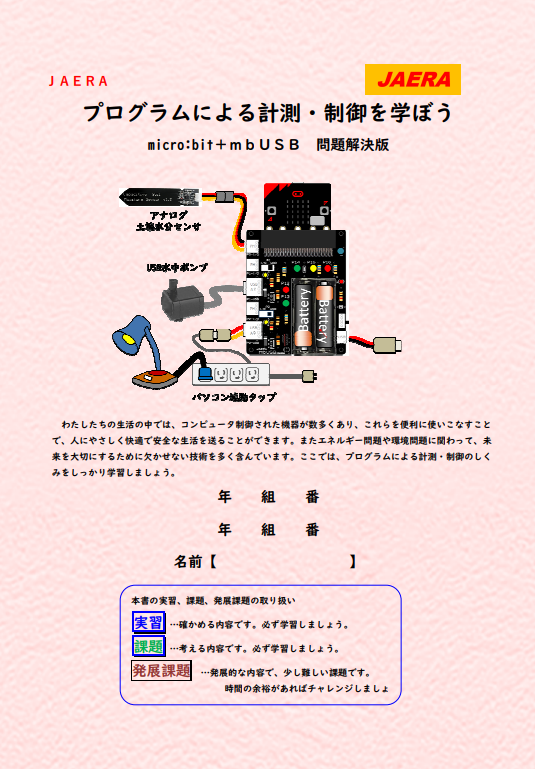

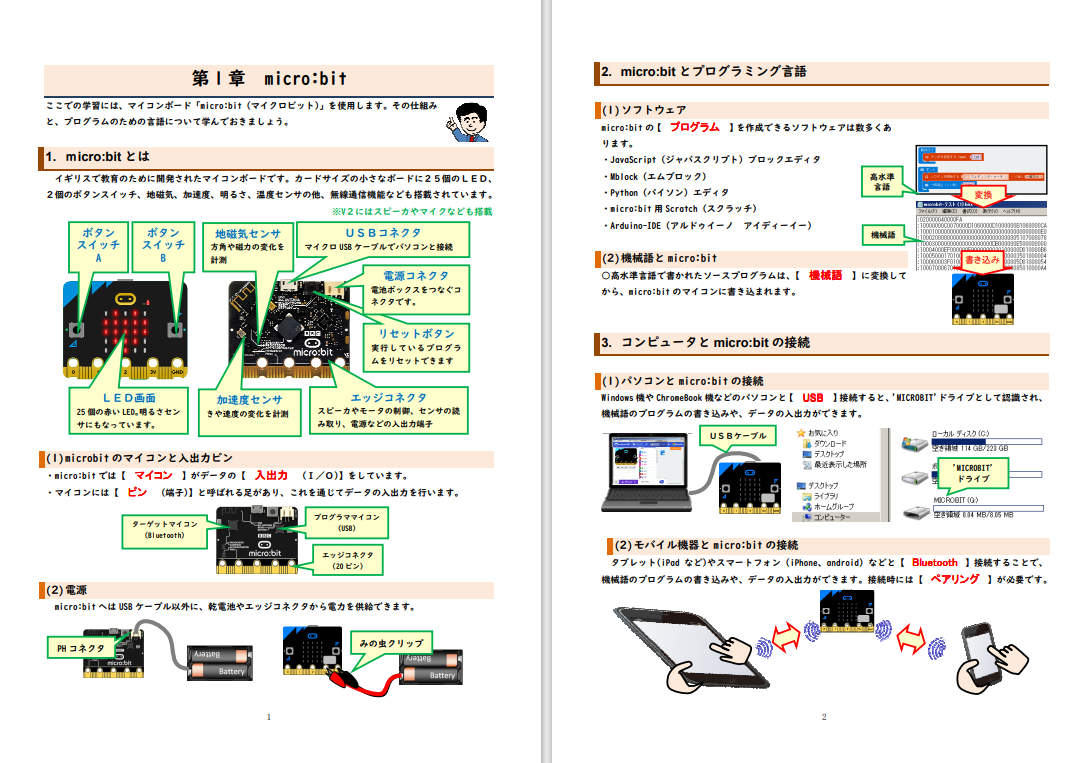

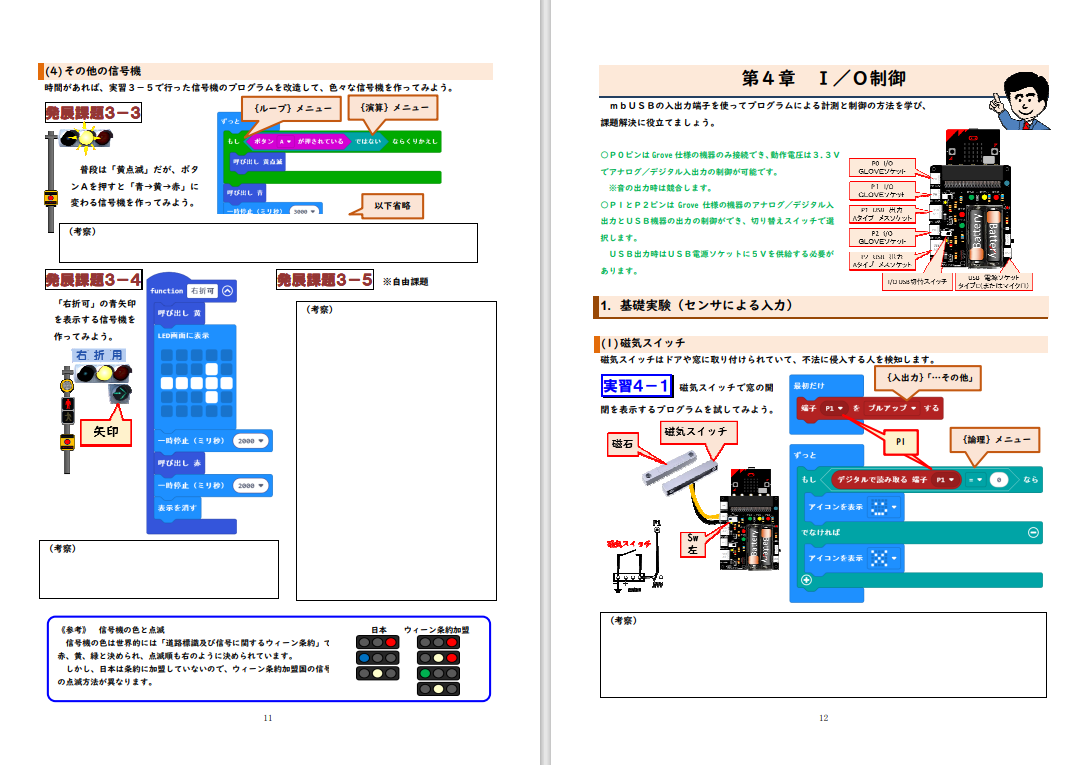

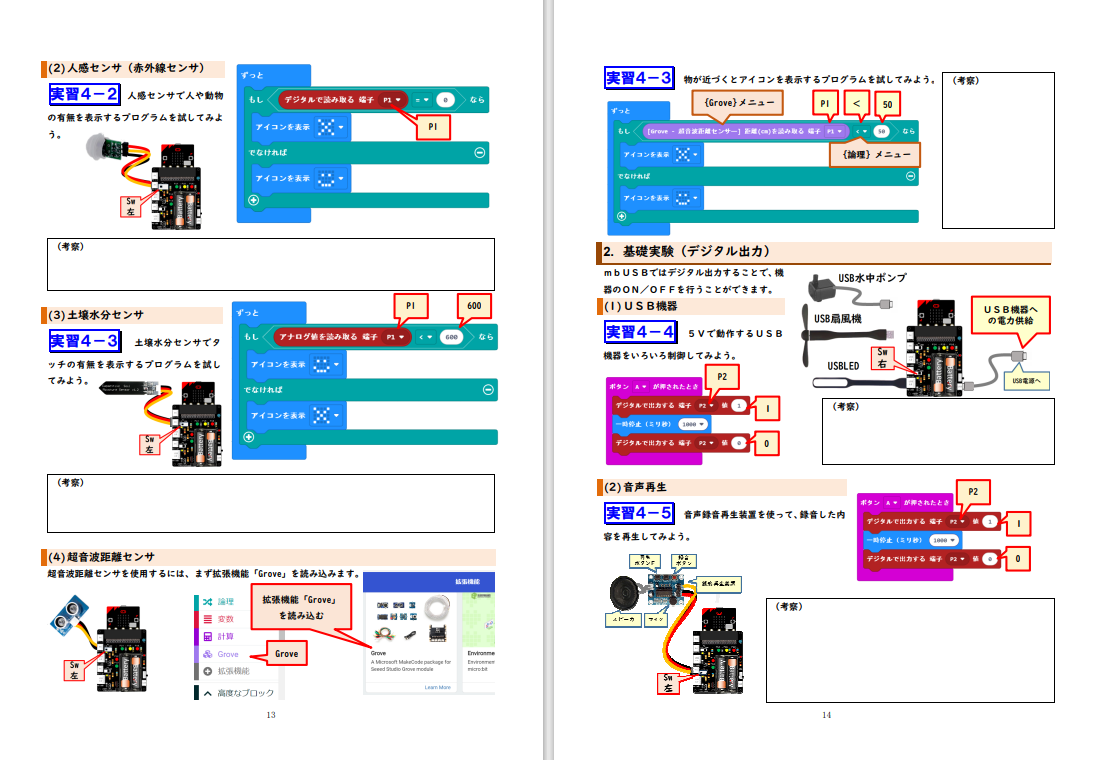

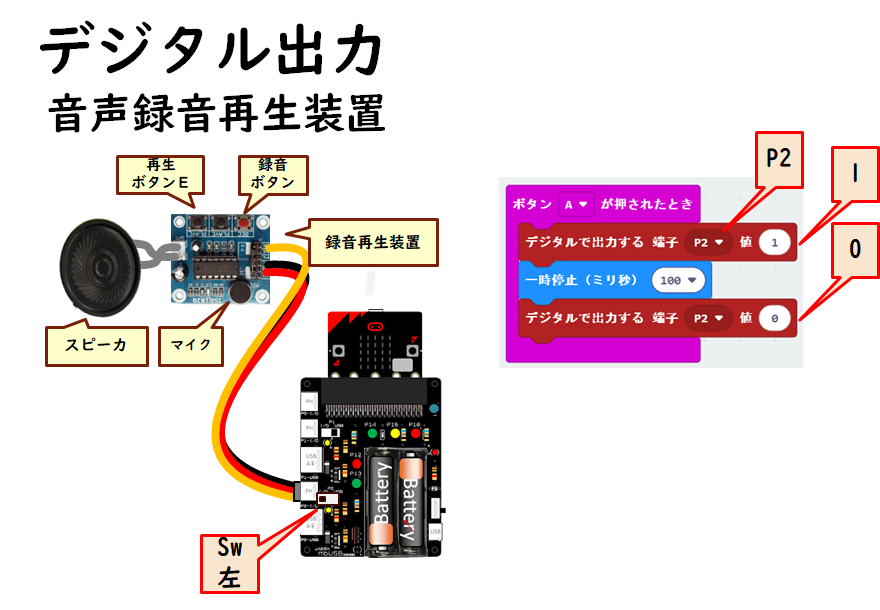

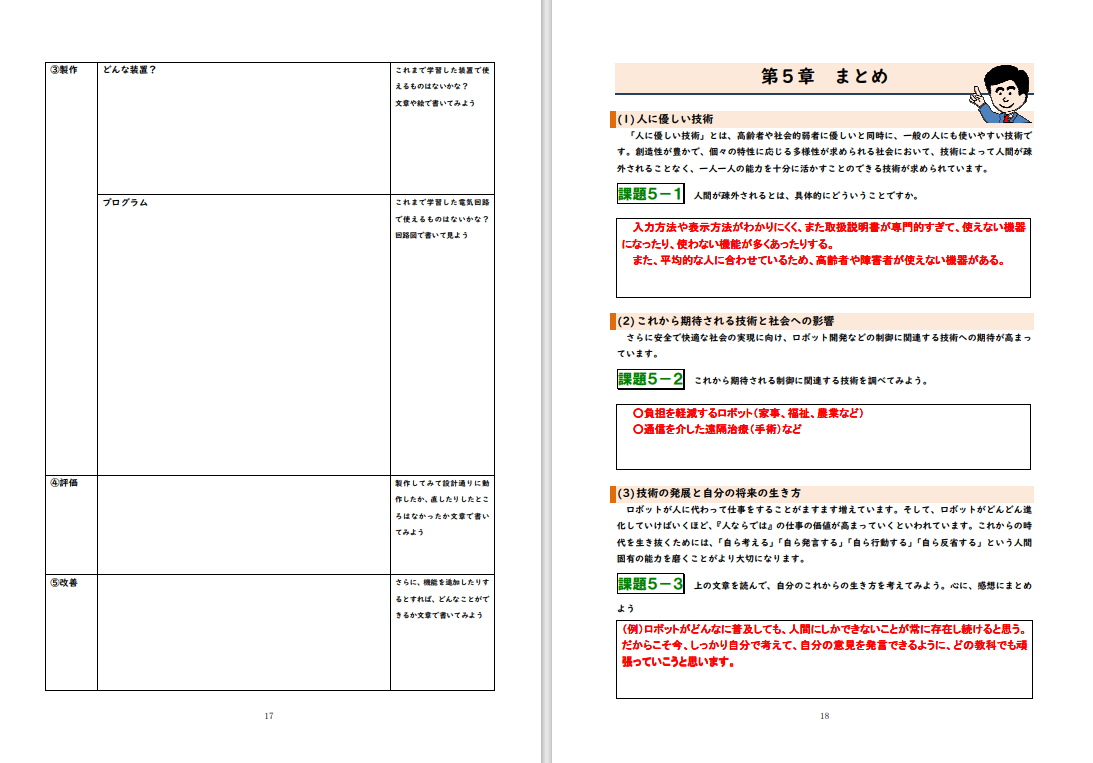

●学習ノートの例

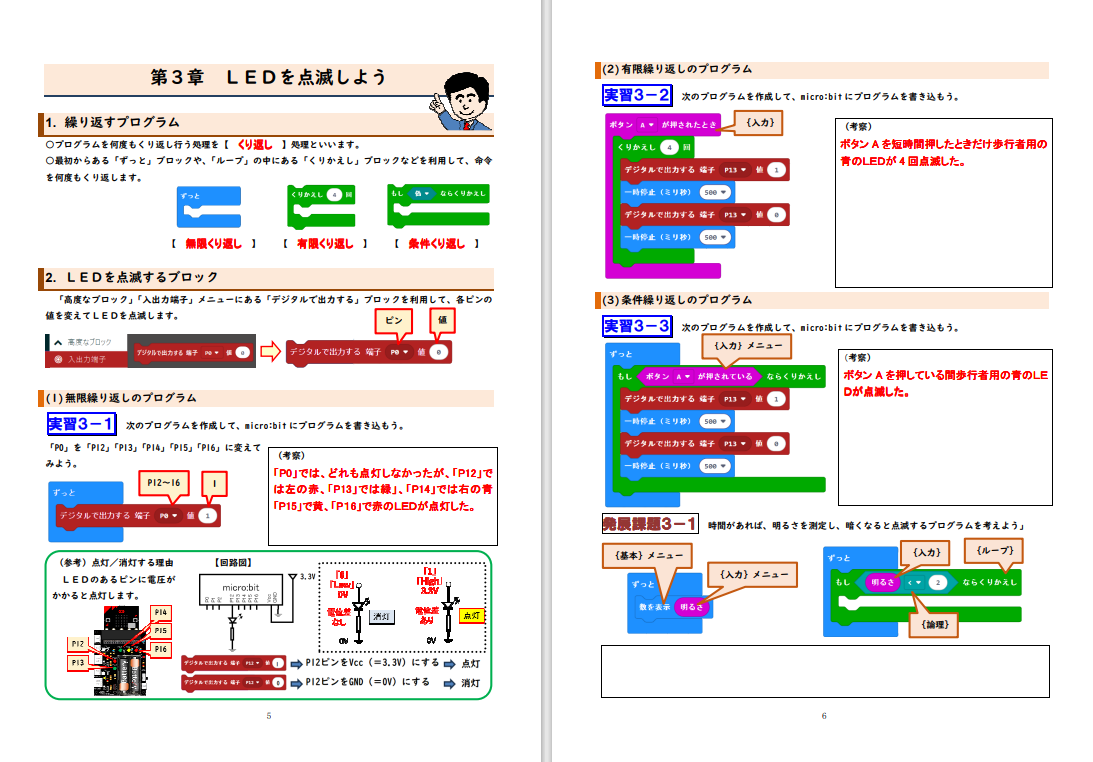

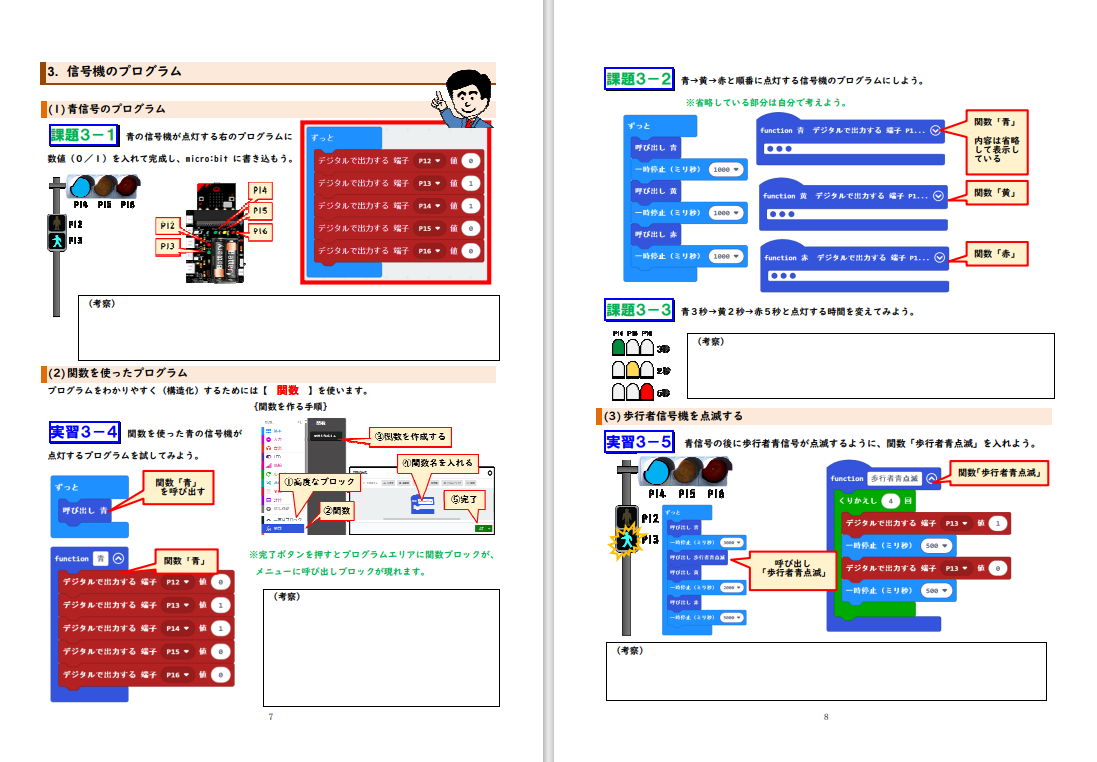

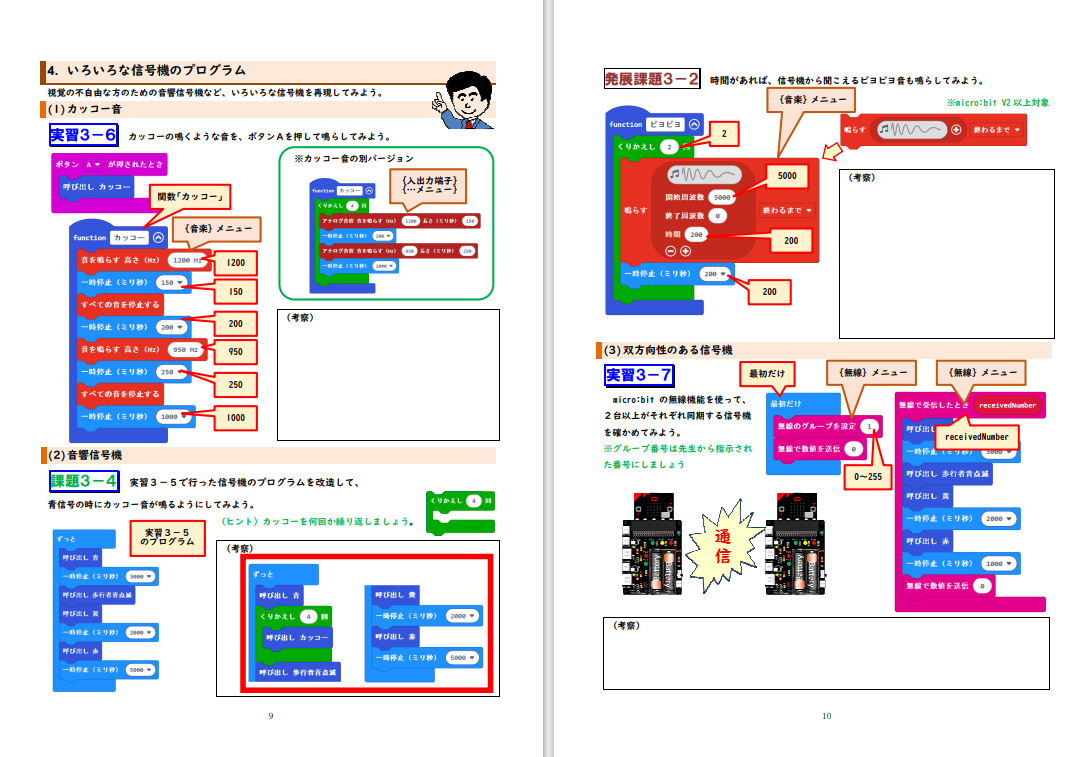

　　○信号機のプログラム
　　○センサや出力機器を使った実験

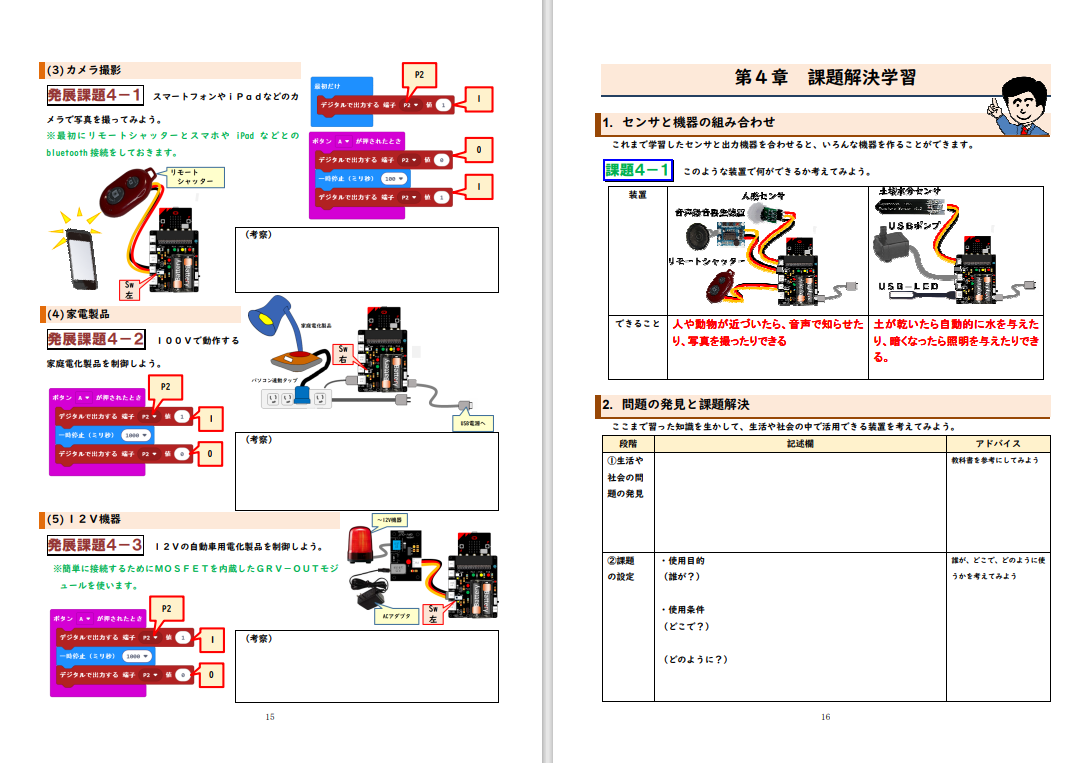

　　○問題発見から課題解決を考える
　※地域や学校によってカスタマイズが可能です。

(図版は解答入りです)

　
　
　
　
　

●価格(税、送料込）
　○学習ノート　330円
　　※人数分必要です。

　〇備品スタート例

例４０人クラス　一人１台４０人クラス　二人１台
ｍｂＵＳＢ3850円×40台3850円×20台
micro:bitV2.2+USBケーブル付3300円×40台3300円×20台
教材セットＡ9900円×１０セット9900円×５セット
ＬＥＤ警告ランプ5500円×２セット5500円×１セット
パソコン連動タップ8800円×２セット8800円×１セット
※数量は一例です。

　○教材セットＡ　9900円
　　※４人に１セット必要です。
ＵＳＢライト、ＵＳＢファン、土壌水分センサ、リモートシャッター、磁気センサ、超音波距離センサ、人感センサ、音声録音再生装置
　○教材セットＢ　13200円
　　※赤字についてはプラスチックケース付き
ＵＳＢライト、ＵＳＢファン、土壌水分センサ、リモートシャッター、磁気センサ、超音波距離センサ、人感センサ、音声録音再生装置

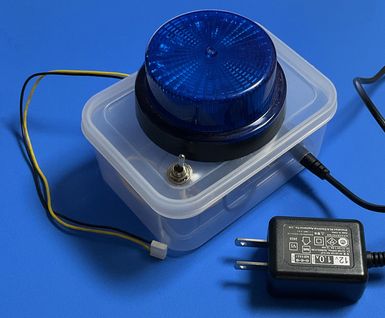

　○GRV-OUT＋ＡＣアダプタ(可変式)＋ＬＥＤ警告ランプ　5500円
　　※教室に１台以上欲しいものです。
　　※ＬＥＤ警告ランプは入荷時期によってタイプが異なります。
　○パソコン連動タップ　8800円（Grove仕様コード付）
　　※教室に１台以上欲しいものです。
　　※１００Ｖ機器は各校で準備ください。
