MBステーションとは
小学校のプログラミング学習でも使えるMBステーション。小さいけれど、スピーカーや各種コネクター、があり、micro:bitとタブレットを使ったプログラミング学習を行う小学校には最適です。音を出すことはもちろん、センサーなどモジュールの増設で、センサーを使った学習から家電製品までも動かすことなど、プログラミングをより深く学ぶことを可能にします。
micro:bitを搭載したMBステーションでモーションセンサを使う(YouTube動画)
micro:bitを搭載したMBステーションで心拍数を測る(YouTube動画)
micro:bitを搭載したMBステーションで音くらべ(YouTube動画)
micro:bitを搭載したMBステーションで録音、再生(YouTube動画)
micro:bitを搭載したMBステーションで音感知と通信(YouTube動画)
micro:bitを搭載したMBステーションで音感知と通信による再生(YouTube動画)

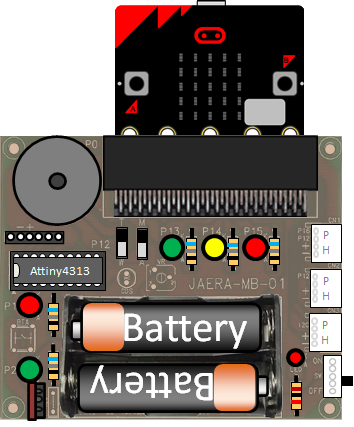

小中学校のプログラミング学習用に、弊社製品mbAT(エムバット) の姉妹版としての位置づけで開発しました。
(1)外部電源が使える教材 電池ボックスとスイッチ、LEDがついていますので、iPadなどのタブレットでのプログラミングも楽にできます。また電池使用時にはLEDが点灯しますので、無駄な消費を防止できます。
(2)音質の良い教材 教材キットにありがちな安価な圧電スピーカーとは異なり、直径23mmのダイナミックスピーカーが付きますので、小さなスピーカーながら音質がとても良くなっています。(P0ピンを使用)

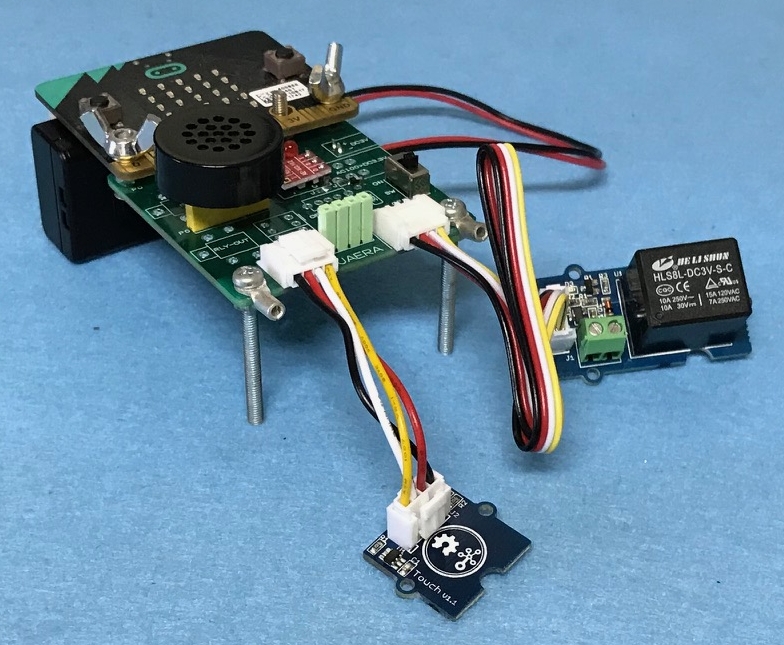

(3)センサや被制御機器を増設できる教材 2種類のソケット(4ピンソケット/Grove用−4Pコネクタ)をつけていますので、いろいろなセンサなどのモジュールを増設できます。(P2,P1ピンを使用)
 |
 |
 |

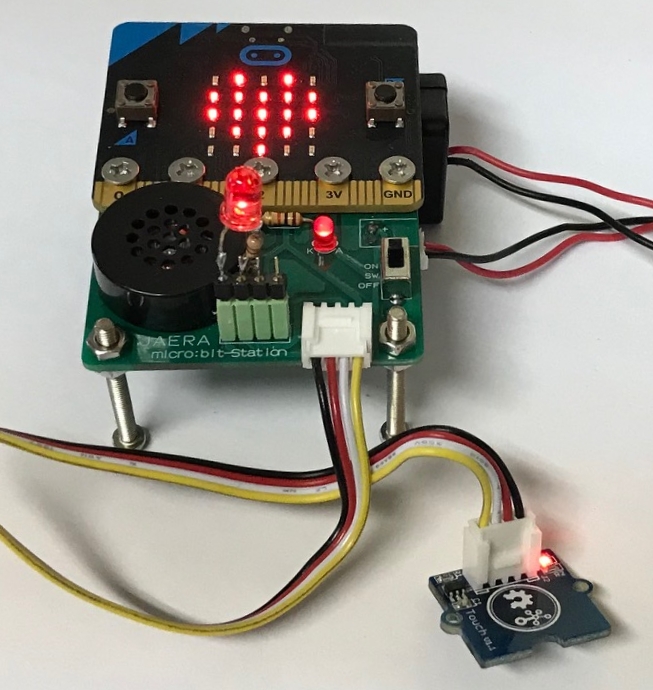

タッチセンサー(GROVE) |

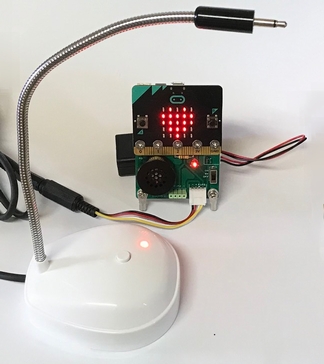

タッチセンサー(JA教育研究会) |
超音波距離センサー(HC-SR04) |

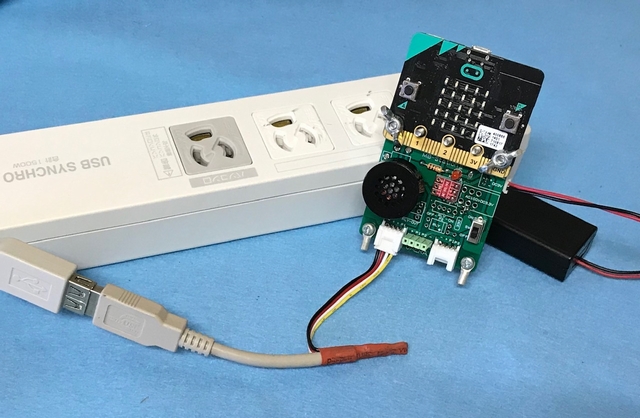

USB連動タップを使うと家電製品も制御できます。
※GROVEリレーなどモジュールによっては電圧が低かったり、電流が不足することで使用できない場合もあります。モジュールの仕様書を参考にしながら、適合するかお調べください。
この問題の解決方法として、拡張部品を追加して、電源に3.3VのACアダプタを使ったり、DCDCコンバータを使ったりするなどの方法があります。

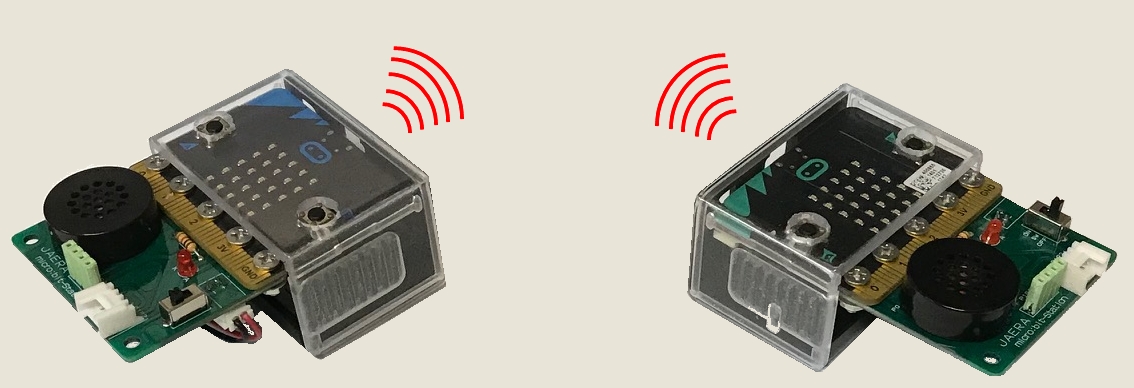

(4)複数の生徒が協力して学習できる教材 有線で2つのMBステーションをつなげたり、micro:bitの無線機能で複数のMBステーションをつなげることができます。

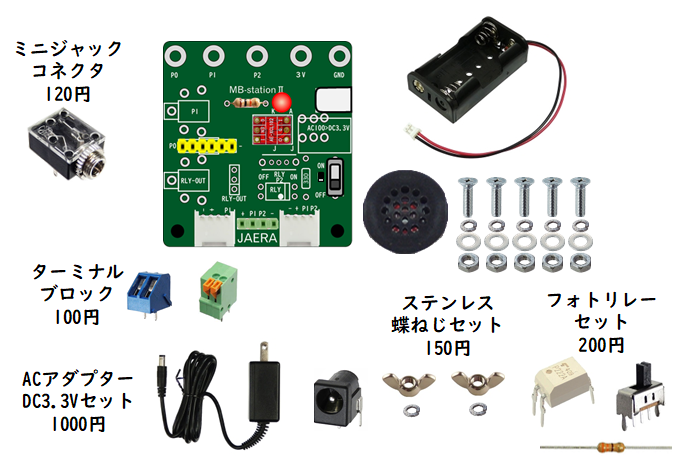

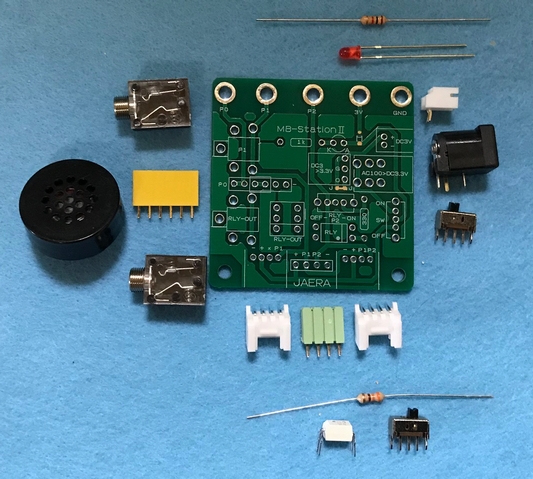

(5)製作する楽しみのある教材 完成品もありますが、組み立てキットで部品をはんだ付けすることもできます。

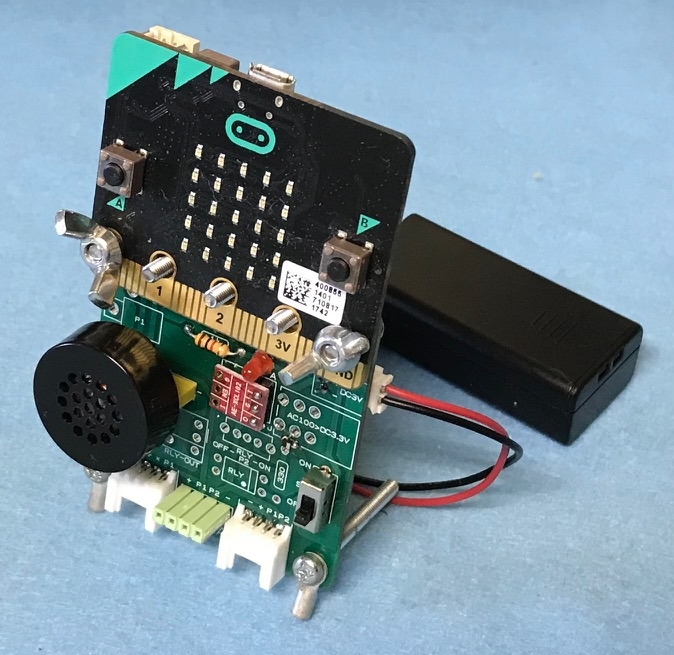

(6)micro:bitを立てることのできる教材 ねじなどを使ってmicro:bitを立てることができますので、micro:bitなどのむき出しの回路を守ることができます。

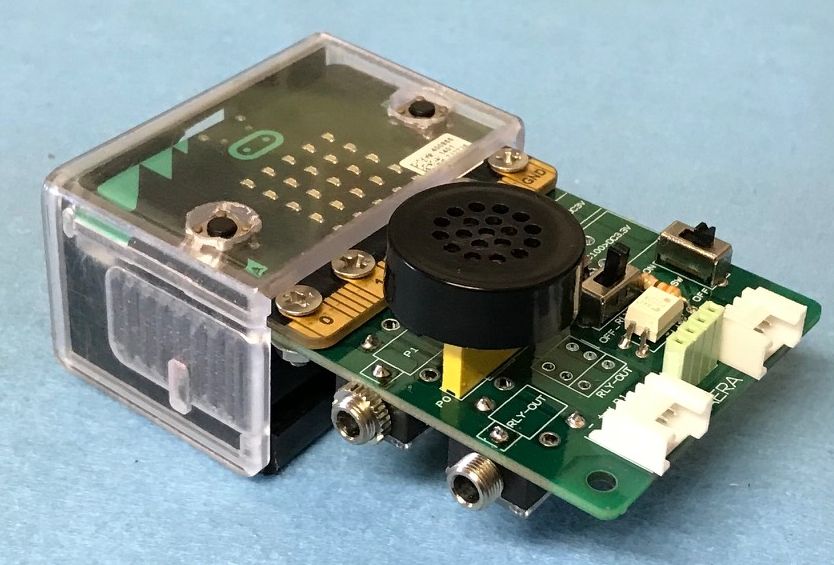

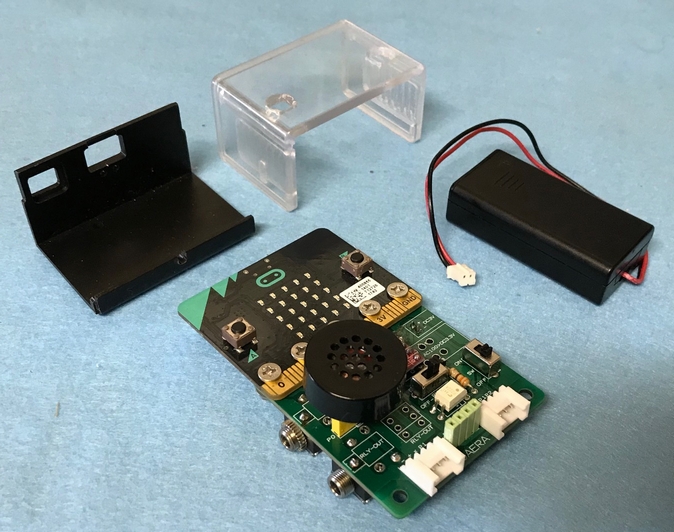

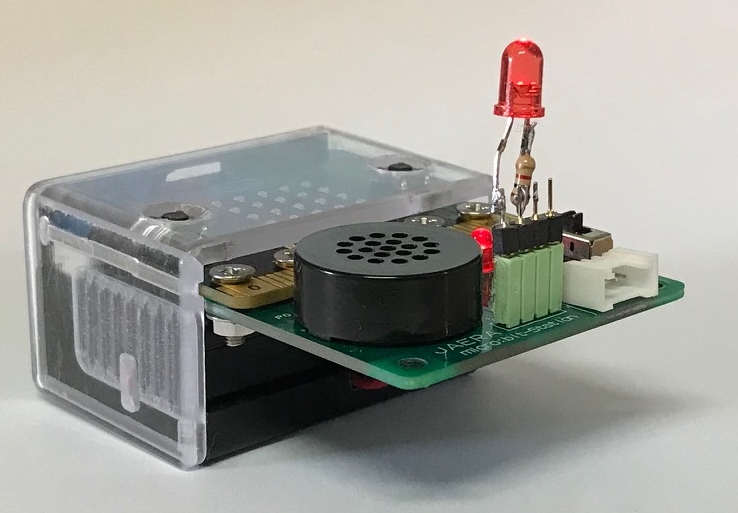

(7)プラスチックケースで回路を保護できる教材 専用のプラスチックケースに入れることができますので、見た目もすっきりし、回路を守ることができます。

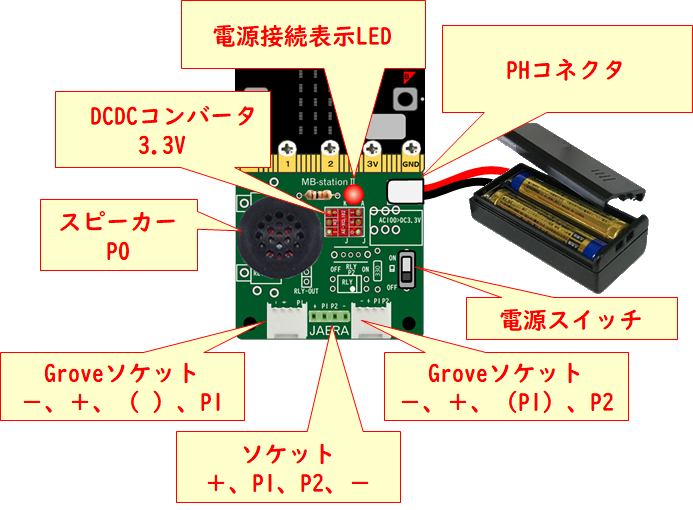

基本セット

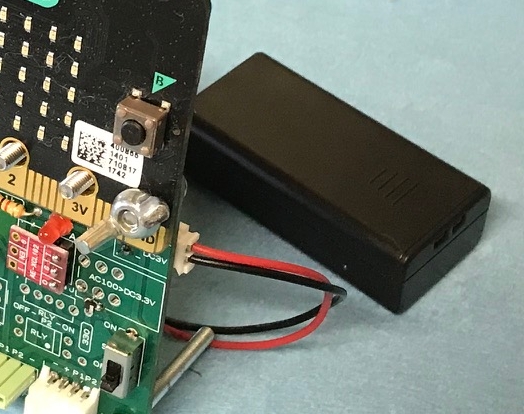

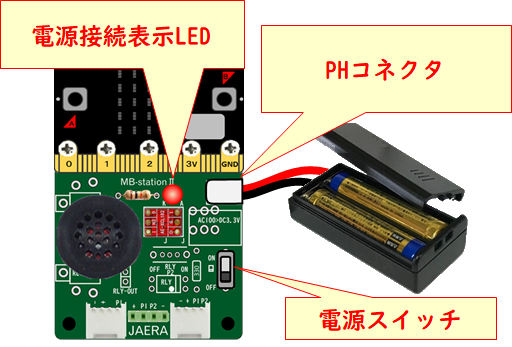

●電池ボックスからの電源をONーOFFできるスイッチがあり、また電源接続表示LEDがあるため、電池のエネルギーを無駄なく使用できます。
電池ボックスからのコネクタをmicro:bitに直接さすときは、電源は接続したままになります。

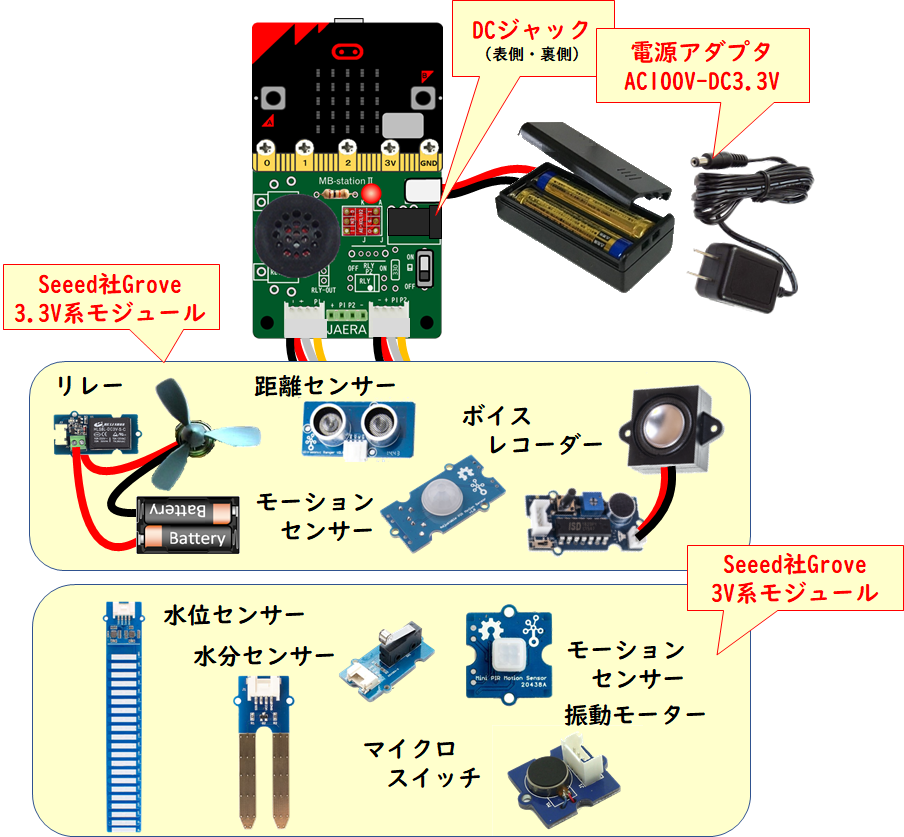

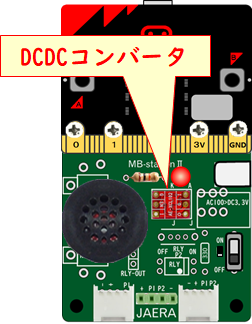

●DCDCコンバータで直流電源を昇圧(3.0V→3.3V)したり、交流100V→直流3.3VのACアダプタを使用することができます。
電池の電圧が相当低くなっても、3.3Vになりますのでmicro:bitおよび接続機器が長く使えるようになります。
●Seeed社のGroveソケットがあるため、多彩なGrove製品(3/3.3V系)を2台増設することができます。

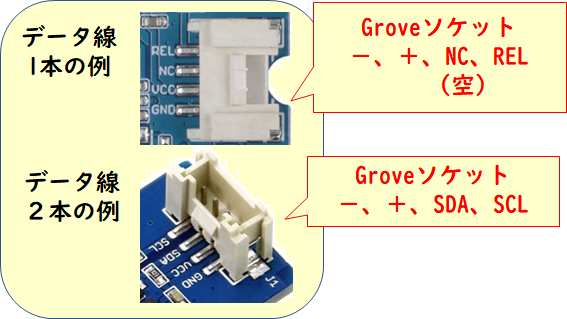

データ線を1本だけ使用しているもの(ソケット部にNC記載のあるもの)は2個増設できますが、2本使用しているものは1個だけになります。
弊会ではSeeed社からのGrove製品の輸入もお手伝いしております。ご相談ください。

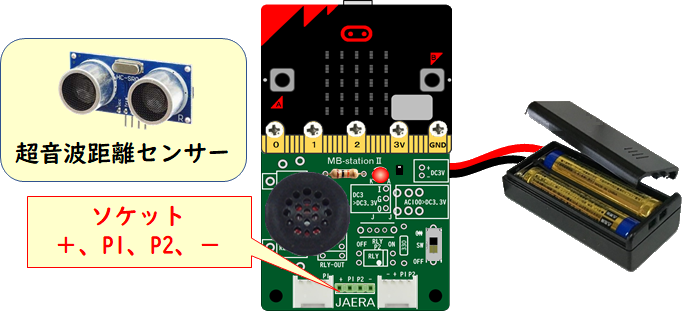

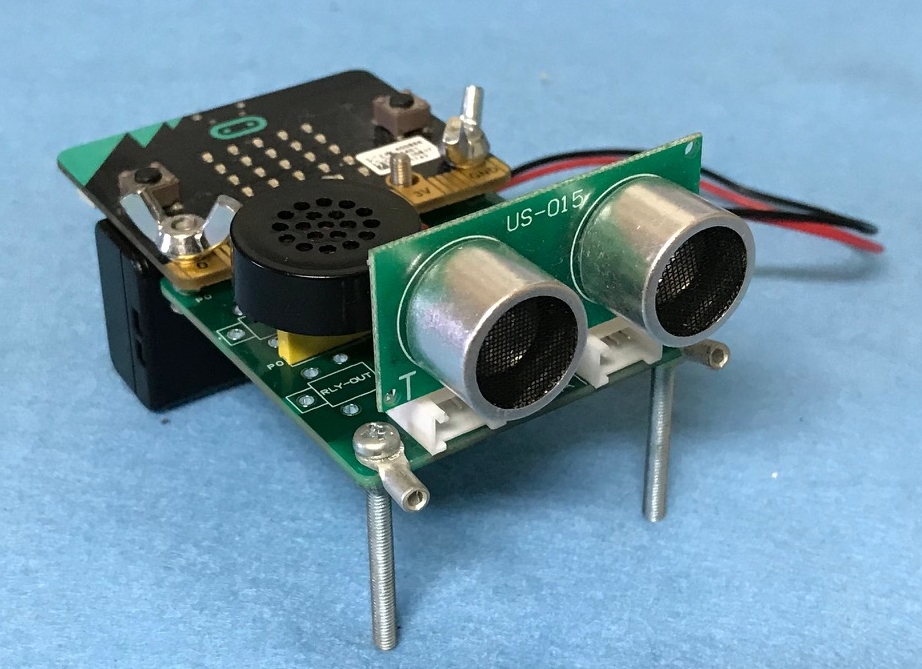

●汎用のソケットがあるため、安価な超音波距離センサーを取り付けることも簡単です。
使用の可否は保証できません。仕様をお調べください

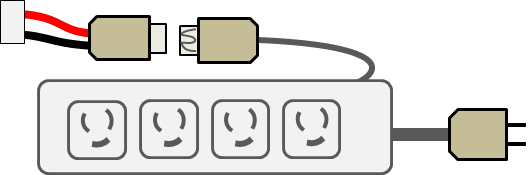

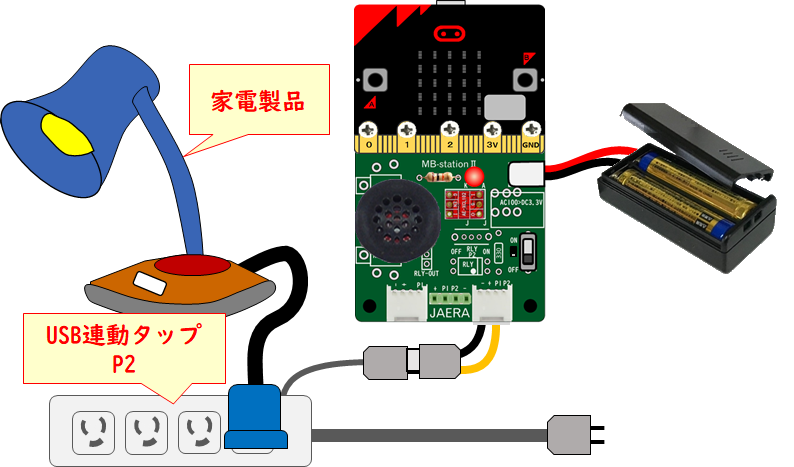

●USB連動タップを使用すると、簡単にライトや扇風機、ジューサーミキサーなどの家電製品の電源をON-OFFできます。
1500Wまでなら接続可能です。

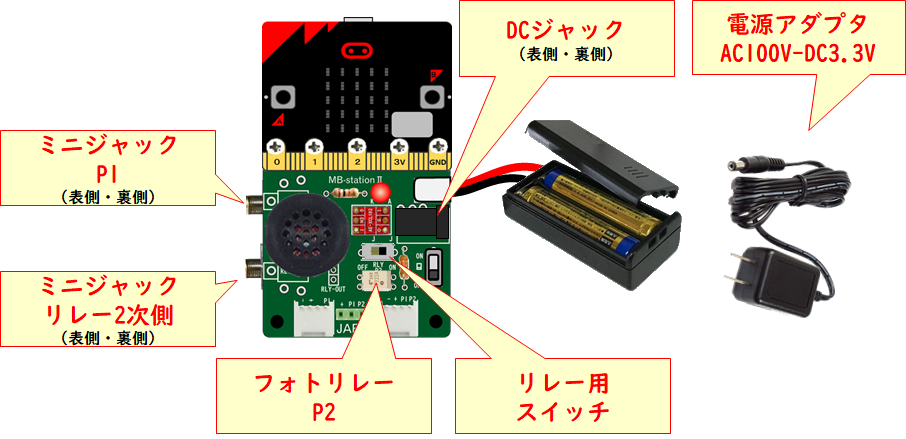

拡張セット

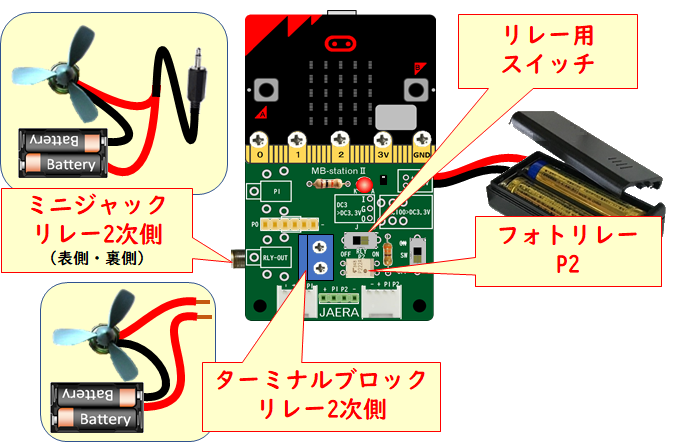

●フォトリレー(2次側〜60V0.5A)を搭載し、低電圧小電流のON-OFFを行う実験もスムーズにできます。
ターミナルブロックやφ3.5ミニジャックで2次側を結線できます。

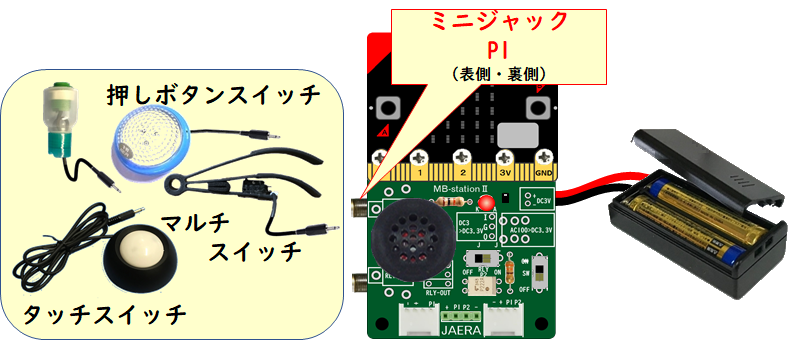

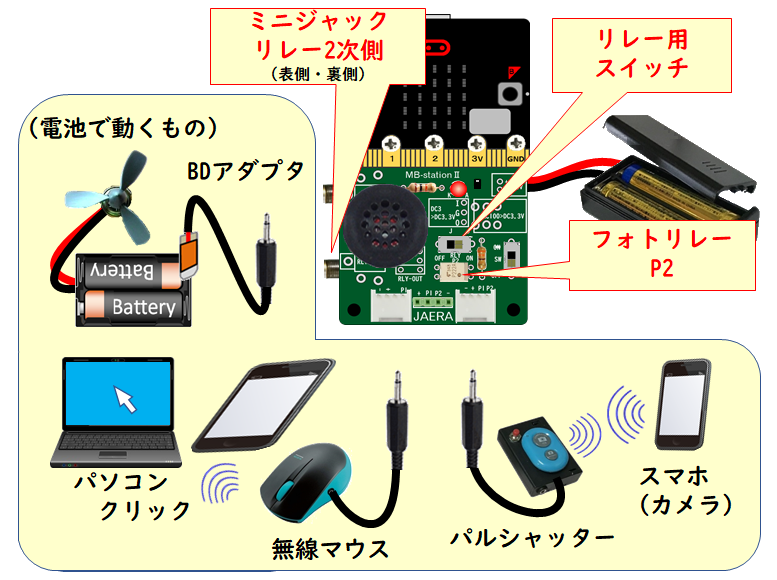

●特別支援教育でよく使用されるミニプラグを使った外部スイッチとして使えます。
BDアダプタ−につないでおもちゃを動かす、無線マウスにつないでパソコンやiPadのクリックを行う、パルシャッターにつないで写真を撮るなど
●φ3.5のミニプラグを使った機器の接続ができます。
特別支援教育などでよく使用される外部スイッチも簡単に接続できます。
価格
●JA教育研究会から販売されます。

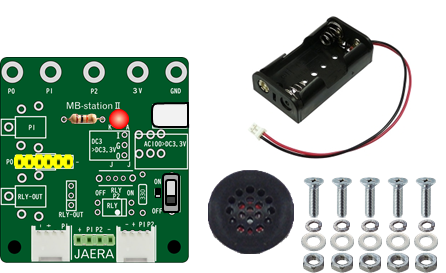

●簡易セット
DCDCコンバータがないタイプです。3.3V系のモジュールは利用できません。
完成品価格 \1100
※micro:bit(V1.5)とUSBケーブル(A−miniB)の追加 +\2970
※単3電池2本の追加 +\100
※蝶ナットセットの追加 +\150
●基本セット
DCDCコンバータがあるタイプです。
完成品価格 \1650
※micro:bit(V1.5)とUSBケーブル(A−miniB)の追加 +\2970
※単3電池2本の追加 +\110
※蝶ナットセットの追加 +\165

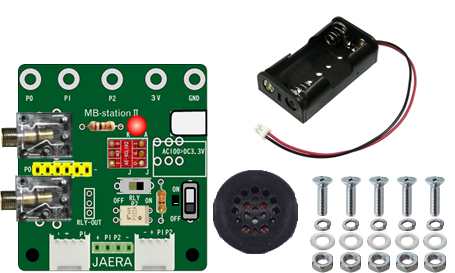

●拡張セット
完成品価格 \2200
※micro:bit(V1.5)とUSBケーブル(A−miniB)の追加 +\2970(税込)
※単3電池2本の追加 +\110
※蝶ナットセットの追加 +\165
※ターミナルブロックの追加 +\110
※ACアダプターDC3.3Vセットの追加 +\1100
●各種モジュール
○Grove 超音波距離センサ(ケーブル付)3.3〜5V
価格 \1100
○Grove タッチセンサ(ケーブル付)2.0〜5.5V
価格 \1100
○Grove USB連動タップ(USBケーブル付)3〜5V
価格 \5500
申し込み方法
※「MBステーション」や「周辺機器」を入手するには、JA教育研究会に発注してください。
数がまとまった場合は価格を割引いたします。ご相談ください。
地元の教材会社を経由する場合は価格が割増となることがあります。ご相談ください。
●メール
にてのみ受注いたします。
●件名及び内容は
○件名「MBステーション希望」
○名前、住所、郵便番号、連絡先電話番号
○振込先(三菱UFJ銀行、郵便局から選択)
をつけて申し込みください。
○申込内容(分かりやすく)
※例…MBステーション完成品(micro:bitとUSBケーブルあり)10セット購入希望
