ブレッドボード型jaeraMB基板
（ブレッドボードタイプ ジャエラMB基板基板）●ここで挙げたプリント基板は、ＪＡ教育研究会で開発したものです。
●価格は税込価格です。
●枚数に関わらず、送付手数料200円が別途かかります。
●こんな基板が欲しいとの問い合わせも受付しています。
動画 ↑
jeraMB基板の使い方を動画にまとめてみました。
Youtube動画
特徴 ↑

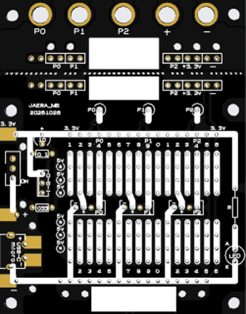

●ブレッドボード型基板にmicro:bitを接続できる基板です。

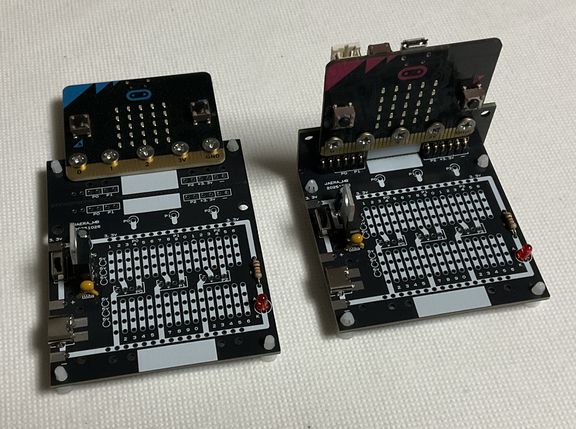

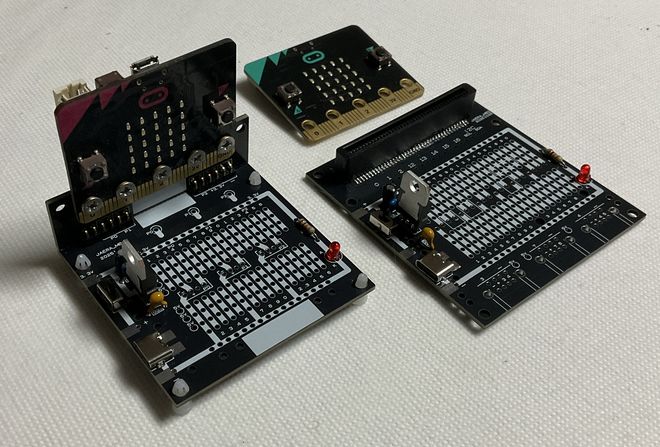

●micro:bitをネジで取り付けるjaeraMB1基板（下の写真左）とソケットで取り付けるjaeraMB2基板（同右）があります。
●micro:bitの取り付けは平面タイプ（左）と垂直タイプ（右）にできます。
●電源はＵＳＢ電源（５Ｖ）を基本としていますが、乾電池（３Ｖ）にもできます。

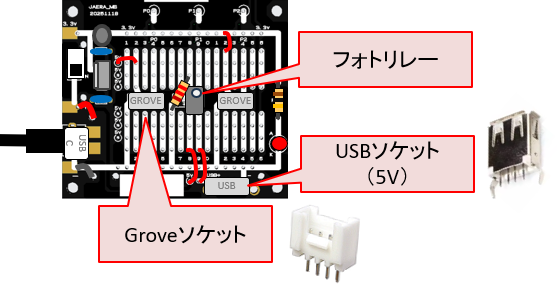

●ブレッドボードの穴間隔は2.54ｍｍですが、穴の間隔（ピッチ）の異なるGroveソケットやＵＳＢソケットも使えます。

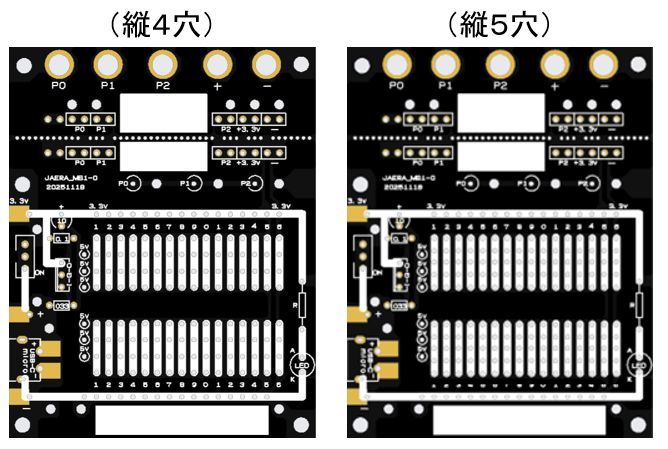

●ブレッドボード部分の縦穴は、組み立てやすいように４穴が基本ですが、５穴のものも提供可能です。

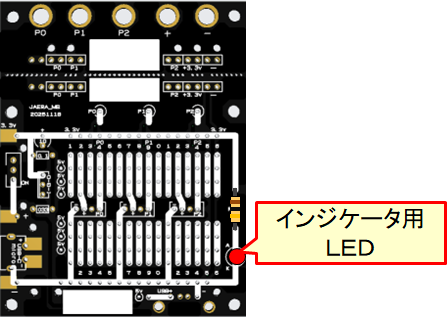

●スイッチとインジケータ用LEDの回路があらかじめ設定されているので、利用しやすい設計です。
●用途によって種類が豊富 ↑
※ご希望に応じて、このほかも製作できます。

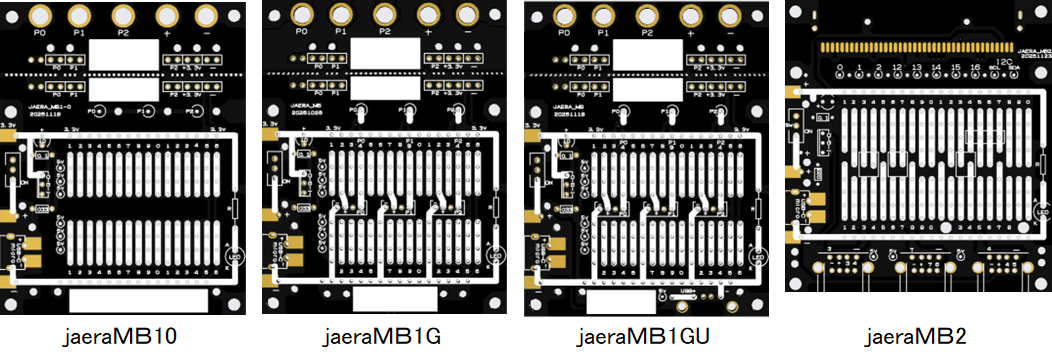

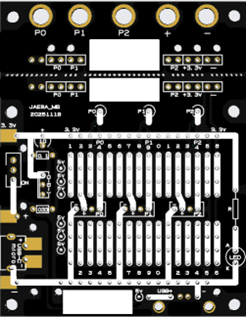

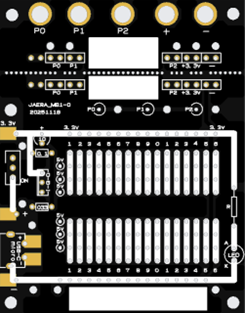

種類 jaeraMB1 jaeraMB2 jaeraMB10 jaeraMB1G jaeraMB1GU micro:bit
利用可能ピンp0〜p2 p0〜p2、I2C
p12〜p16ソケット
搭載機能（ノーマル型） Groveソケット（３） Groveソケット（３）
ＵＳＢソケット（１）Groveソケット（３）
ＵＳＢソケット（３）４穴タイプ
価格 ↑
※地域や先生の独自の基板の場合は、別途費用がかることもあります。
※一部組み立て済みにしたキットも提供可能です。
※地元の教材会社を利用する場合の価格です。
生徒全員採用かつＪＡ教育研究会から直接納入する場合は割引対象となる場合があります。ご相談ください。

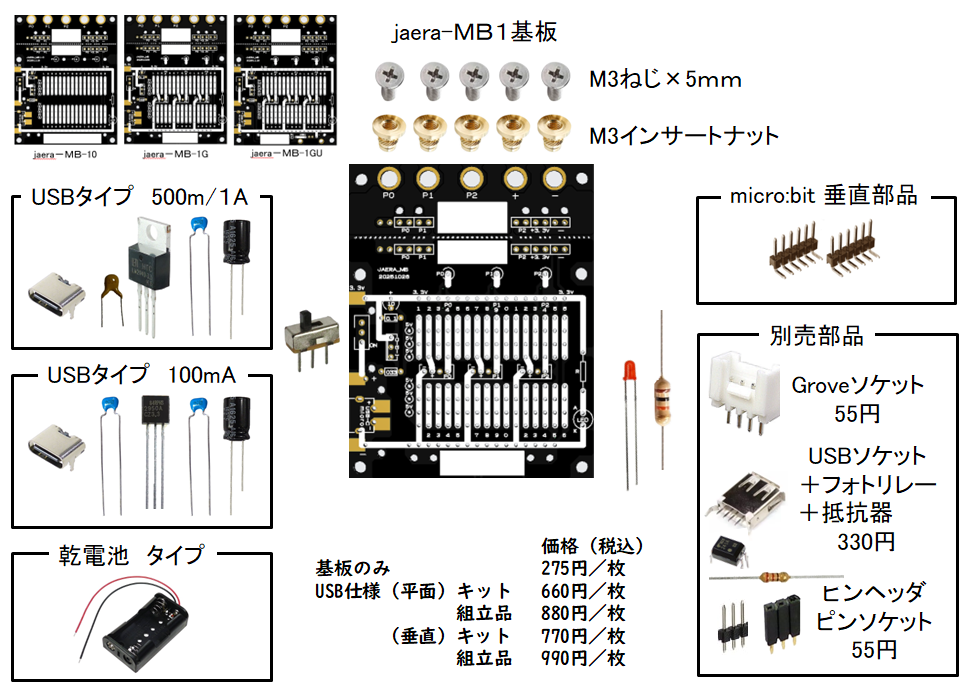

●jaeraMB1の部品と価格
〇jaeraMB1基板のみ… 275円／枚
〇平面（USB仕様／乾電池仕様） 組立品880円 キット770円
〇垂直（USB仕様／乾電池仕様） 組立品990円 キット880円
（USB仕様の内容）
・基板（jaeraMB10／jaeraMB1G／jaeraMB1GUのいずれか１枚）（乾電池仕様の内容）
・インサートネジ（５）、小ねじ（５）
・スイッチ、ＬＥＤ（Φ３赤）、抵抗器（１０ｋ）
・USB-Cコネクタ、３端子レギュレータ、コンデンサ（３）
・基板（jaeraMB10／jaeraMB1G／jaeraMB1GUのいずれか１枚）
・インサートネジ（５）、小ねじ（５）
・スイッチ、ＬＥＤ（Φ３赤）、抵抗器（１０ｋ）
・電池ボックス（単３×２）

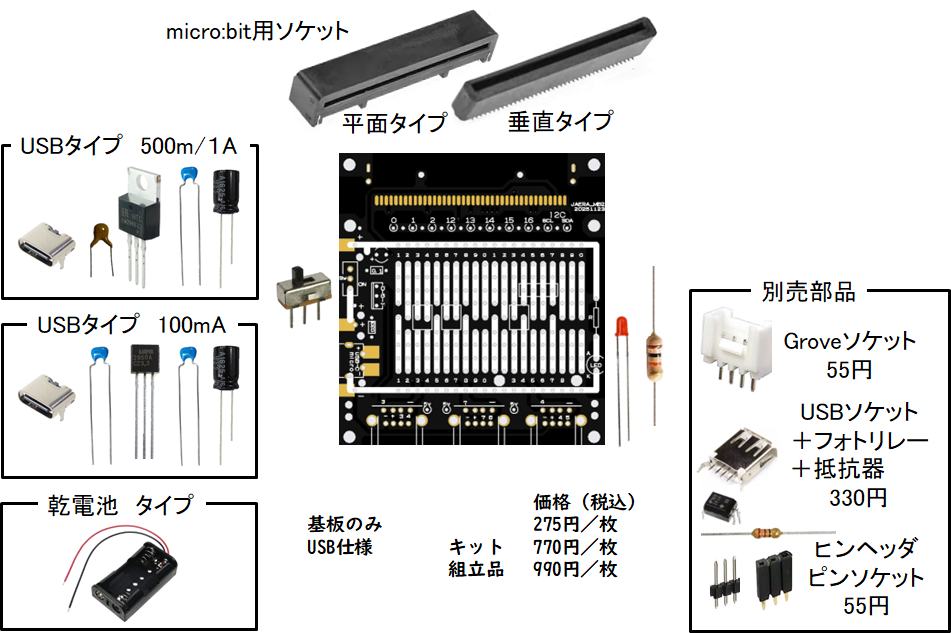

●jaeraMB2の部品と価格
〇jaeraMB2基板のみ… 275円／枚
〇平面／垂直（USB仕様／乾電池仕様） 組立品1100円 キット990円
（USB仕様の内容）
・基板（jaeraMB2）（乾電池仕様の内容）
・micro:bitコネクタ（縦／横）
・スイッチ、ＬＥＤ（Φ３赤）、抵抗器（１０ｋ）
・USB-Cコネクタ、３端子レギュレータ、コンデンサ（３）
・基板（jaeraMB2）
・micro:bitコネクタ（縦／横）
・スイッチ、ＬＥＤ（Φ３赤）、抵抗器（１０ｋ）
・電池ボックス（単３×２）
詳細 ↑

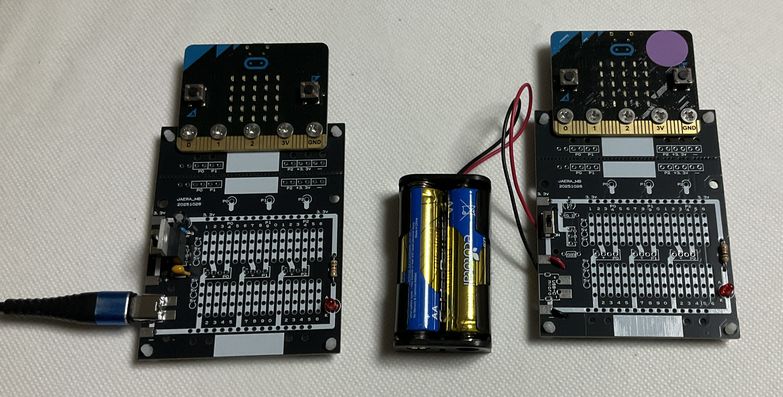

●電源について●配線について

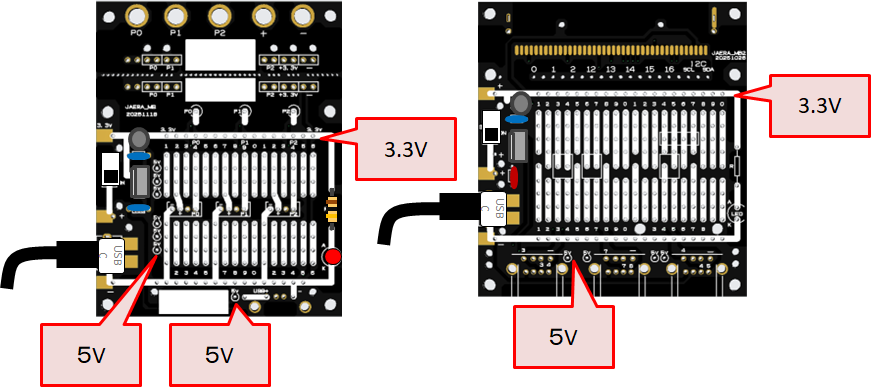

〇ＵＳＢ電源(5V)にする場合は、３.３Ｖに変圧しますが、５Ｖも使用できます。

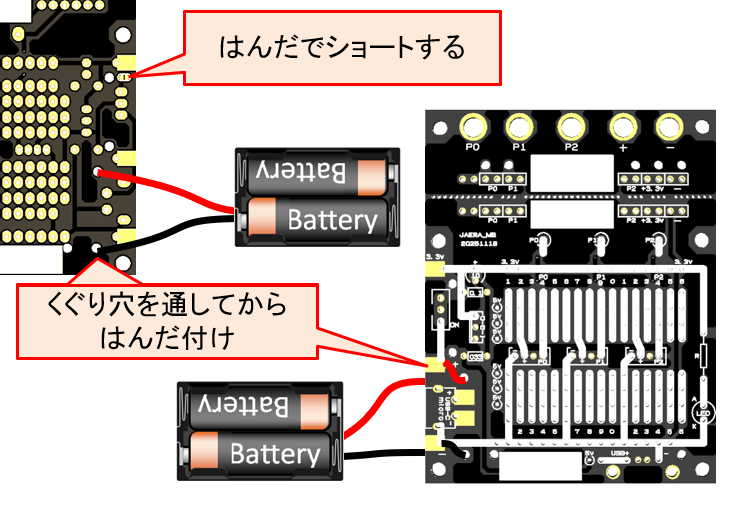

〇乾電池(3V)を使用する場合は、基板裏面で1か所ショートします。

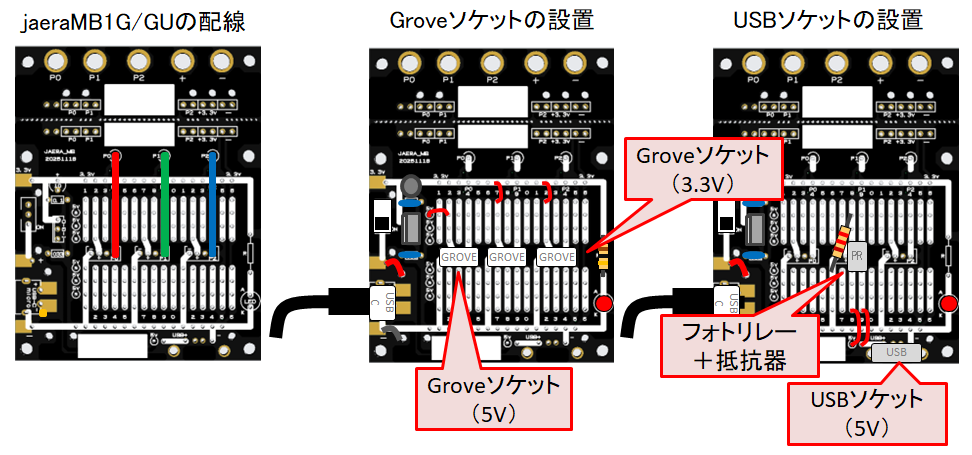

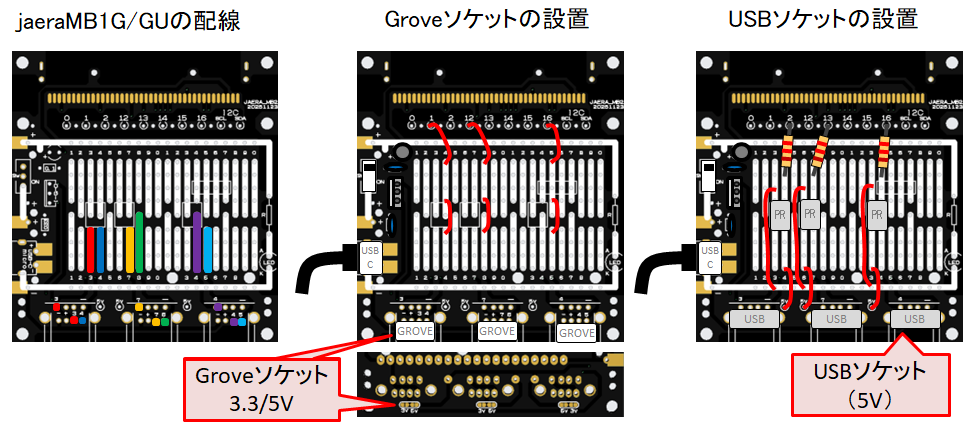

GroveソケットやUSBソケットを使用しやすいよう、micro:bitのp0〜p2端子からあらかじめ配線をしてあるので、これを利用します。●Ｉ２Ｃについて
micro:bitのp0〜p2端子からのデータは3.3Vで出力されますが、Groveソケットの場合は電力線は3.3vと5Vから選択できます。またUSBソケットの場合はフォトリレー＋抵抗器を利用して、5VのON-OFFを行います。
〇jaeraMB1G/GUの場合
Groveソケットの電力線の3.3v、5Vの選択はジャンパー線で行います。
〇jaera2の場合
Groveソケットの電力線の3.3v、5Vの選択は裏面のショートはんだ付けで行います。

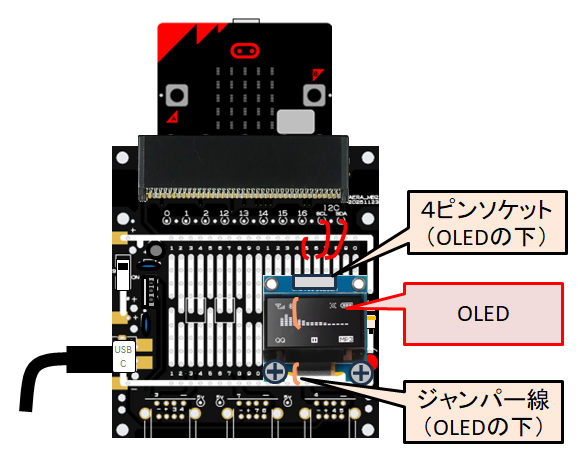

Ｉ２ＣモジュールのＯＬＥＤを取り付けやすくしています。
〇jaera2の場合
４ピンソケットでＯＬＥＤを取り付けます。下部をねじ止めする穴もあります。
