12V機器制御ボード
　特別支援教育関連教具（楽器演奏、ボッチャやボーリングの投球具の押し出し装置など）で利用されるタカハ機工のロングストロークソレノイド（型番CH12840123）を誰でも便利に使うために、12Vを制御するマイコンボードを開発しました。
　機構部は製作できるが、電気回路は苦手な方にお勧めのボードです。
　マイコンには、入力禁止時間を設定できるものを標準プログラムとして書き込んでいます。また、使用状況に応じてプログラムを書き換えて使用することも可能です。

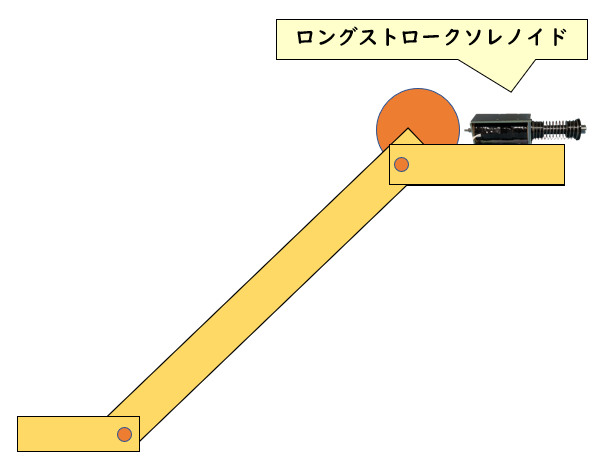

投球具の押し出し装置の例

●Youtube動画

12V機器制御ボード〜ロングストロークソレノイドを使うために〜

（参考動画　楽器演奏）第10回ソレノイドコンテスト　「たたける君」　高専太郎さんの動画

●装置
必要なものはロングストロークソレノイドCH12840123、12V電源アダプタ、12V機器制御ボード、外部スイッチです。

●定格
　部品の設計上は７〜２０V、５Aまで対応できるはずですが、12VのロングストロークソレノイドCH12840123以外は試行できていません。検証ができるまでは、定格を12V3Aとします。

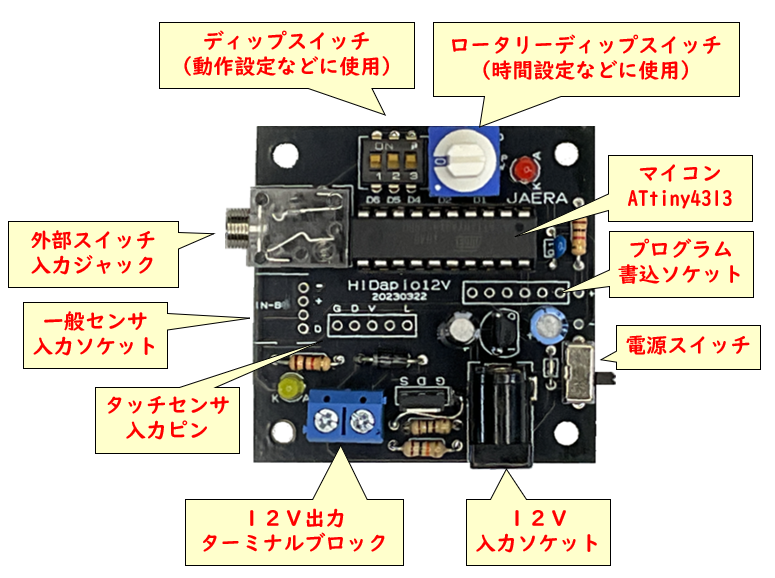

●各部名称


●標準プログラムによる動作

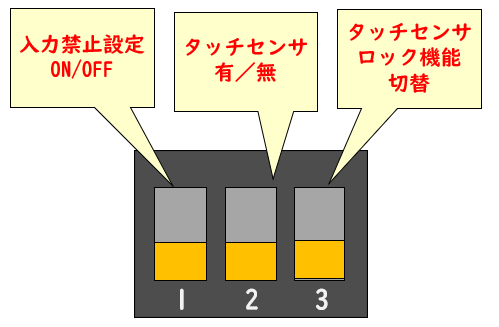

　ディップスイッチ１、２，３のON／OFFで動作が異なります。
・ディップスイッチ１
　　OFF…入力禁止時間設定なし
　　ON…ロータリーディップスイッチの値の半分の秒数だけ入力禁止
・ディップスイッチ２
　　OFF…タッチスイッチを使用しない
　　ON…タッチスイッチを使用する
・ディップスイッチ３
　　OFF…タッチスイッチをモメンタリにする
　　ON…タッチスイッチをオルタネイト（ロック）にする

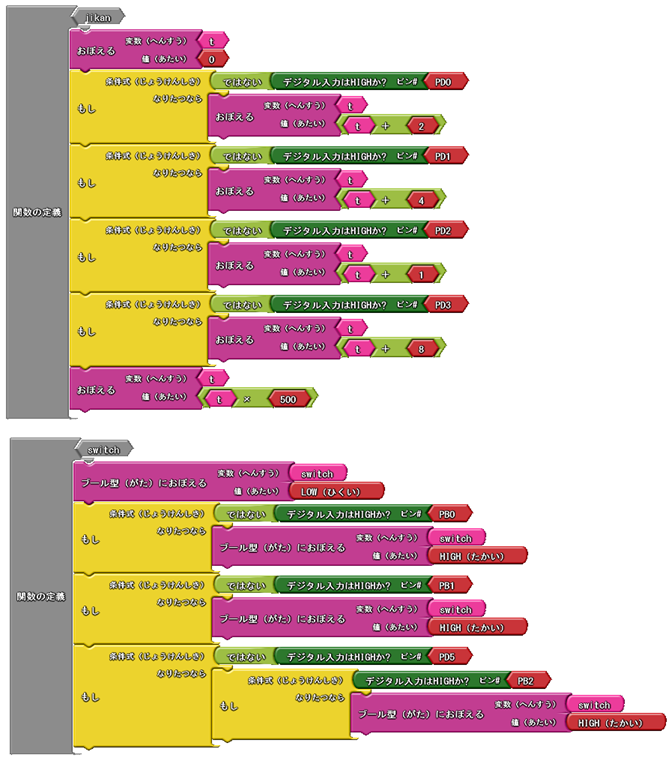

●標準プログラム
搭載のATtiny4313の標準プログラムは、ardublock for HIDapio で制作し、書き込みはヒダピオツインを使用しました。


●価格
・12V機器制御ボード（タッチセンサなし）2200円（税・送料込み）
・12V機器制御ボード（タッチセンサあり）2750円（税・送料込み）
・12V電源アダプタ　2200円（税・送料込み）
・ロングストロークソレノイドCH12840123）　5500円（税・送料込み）
・3点セット（制御ボードタッチセンサなし、電源アダプタ、ソレノイド）9350円（税・送料込み）
●希望者は、メールアドレスまで、件名例「12V機器制御ボード希望」としてメールを下さい。
・12V機器制御ボードの場合、タッチセンサなし／ありのどちらかを選択してください。
・送付先データとして氏名、連絡先（住所、電話番号）をお知らせください。
・２点以上同時購入の場合は２点目からは１点につき送料分ー１００円とします。
・折り返しメールで、振込先をお知らせします。振込確認後の発送となります。
・通常発送まで５日程度かかります。在庫がない場合は、２週間以上かかることもあります。
