ＭＢコネクタの使用方法
●電源について
ＭＢコネクタは、

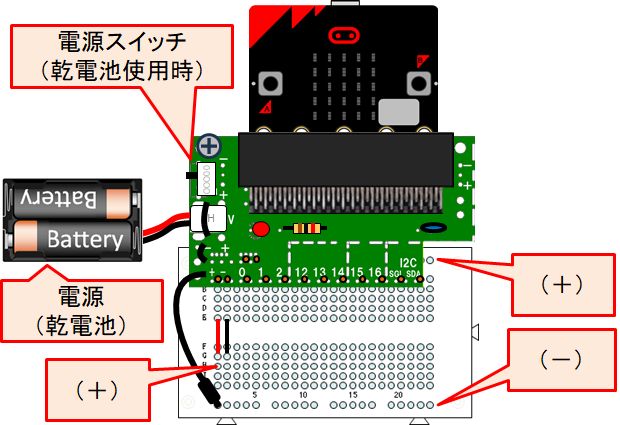

〇乾電池（３Ｖ）

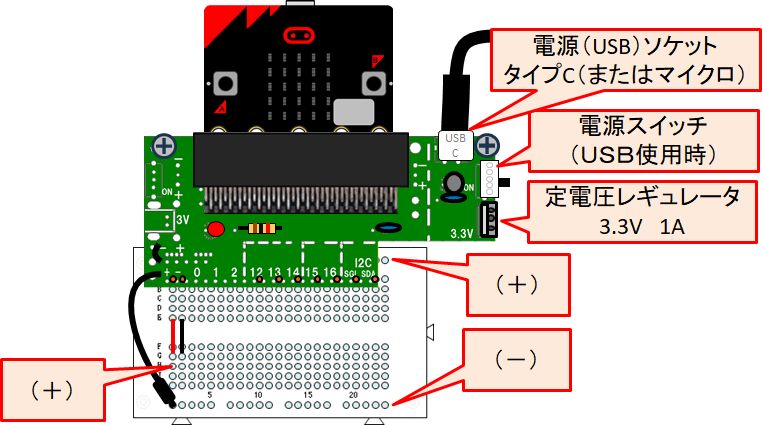

〇ＵＳＢ（５Ｖ）…３．３Ｖに変換して利用。標準はＣタイプコネクタ。
の２つの電源を選択できます。
※発注時に選択してください。
※乾電池とＵＳＢ電源の同時使用はしないでください。

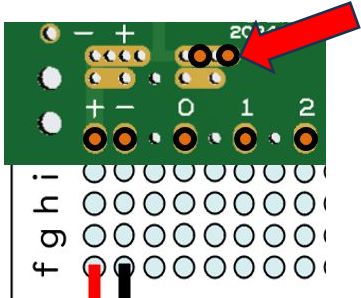

●＋極用ピンヘッダの取り付け位置
ＭＢコネクタは、いろいろなタイプのブレッドボードに対応しています。
そのため、一番上の＋極の穴に接続するピンヘッダ（２本）の取り付け位置には注意が必要です。
※発注時に指定してください。
※指定がない場合は、ピンヘッダ（２本）は取り付けない状態で出荷します。使用者がはんだ付けしてください。

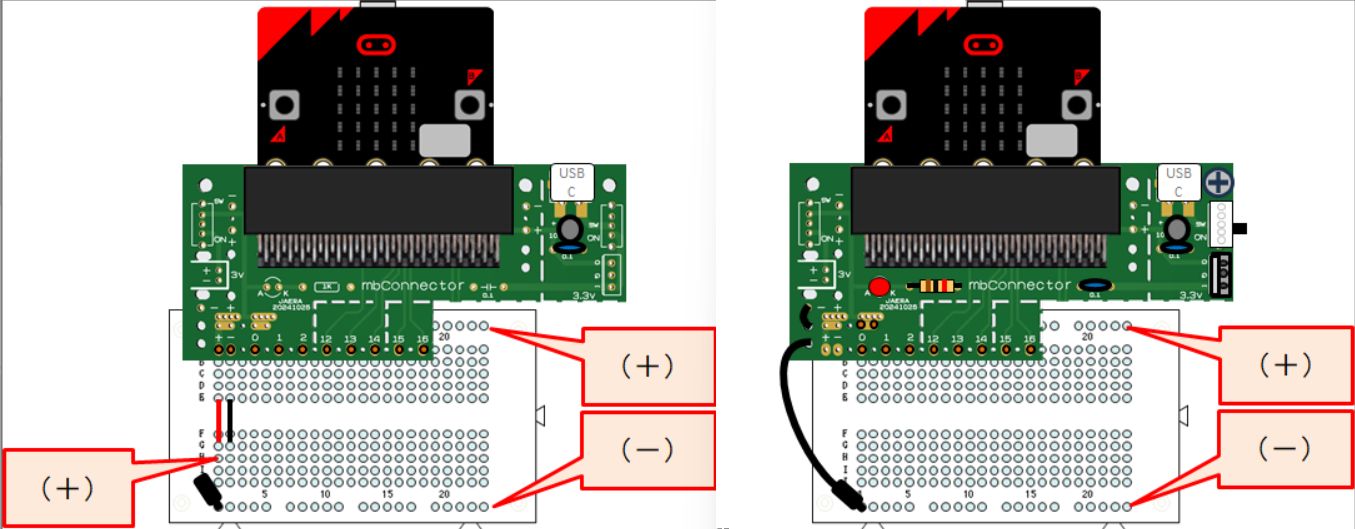

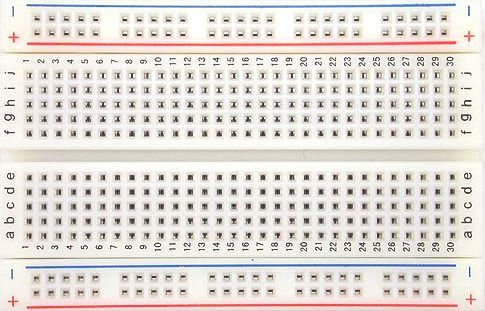

EIC-301 EIC-701タイプ
穴が５穴と同じ位置に配置旧EIC-801タイプ
（旧版、廉価版BB-801）
穴が５穴の中間に配置EIC-801タイプ
（新版）
穴が５穴と同じ位置に配置
●基板下部切り取り
micro:bitで指導する上で使用しない端子がある場合、基板下部を切り取って利用しやすくすることができます。
※発注時に指定してください。〇I2Cを含むすべての端子を利用する（発注時無指定）

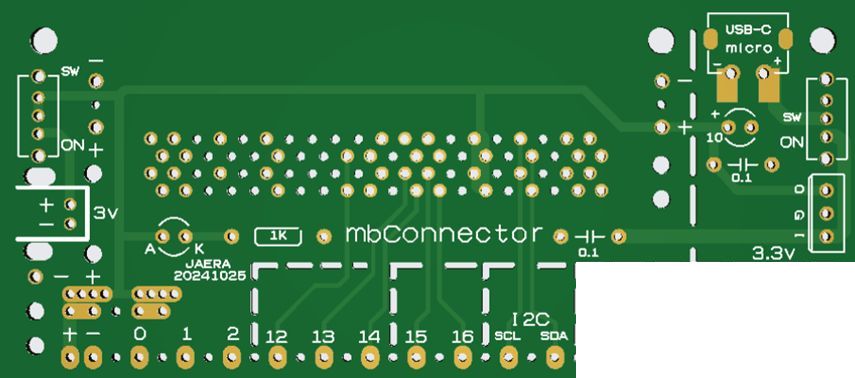

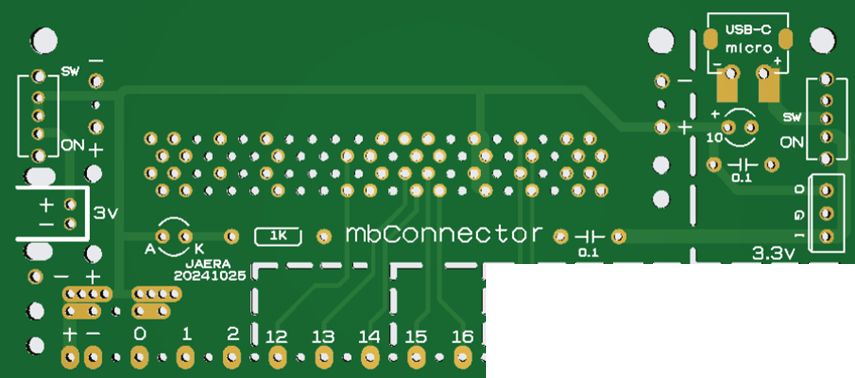

〇I2Cを以外のすべての端子を利用する（発注時要指定）
〇P0〜P2の端子のみを利用する（発注時要指定）
●＋とー極のピンヘッダについて
ＭＢコネクタは、
〇＋とー極ピンヘッダを使用する。（発注時無指定）
〇＋とー極ピンヘッダを使用しない。…一番上の＋極の穴が多くなります。（発注時要指定）
の２つを選択できます。
※発注時に指定してください。
